Все про MagiCAD (обсуждение) часть I

[Black Phenix]

Здесь ТОЛЬКО ОБСУЖДЕНИЕ ПРОГРАММЫ MagiCAD.
Ознакомительный ролик, который показывает возможности работы программы MagiCAD
http://www.youtube.com/watch?v=NGKF7-WvN3o"

Уважаемые !!!​

При выкладывании своих проектов и прочего - ТВОРЧЕСКОГО ТРУДА - помним, что лучше закрыть от свободного скачивания ( т.е. на хайд - скрытие ссылки на определенное кол-во постов).... как я понял никто ни разу не сталкивался в договоре на проектные работы по поводу неразглашения и возмещения ущерба заказчика по поводу затраченных денюжек на проектные решения....прошу на это ОБРАТИТЬ ВНИМАНИЕ !!!...JiKetch

Внимание: на 2010 автокад ставится MagiCAD 2009.5 и выше (особенности ядра 2010 а-када). Более старшие версии программы не смогут работать в 10 а-каде!!!
Обсуждение программы RIUSKA тут:
https://inoe.name/showthread.php?t=87648
Сами дистрибутивы и прочее ! Тут !
Наработки по работе с программой для начинающих пользователей и инструкции по ней:

Спойлер

Подробная инструкция для установки программы MagiCAD 2008.5 на AutoCAD 2009 смотрим здесь:

Инструкция создания проекта и начало работы в среде программы подробно описано вот тут:

Со временем я буду дополнять эту инструкцию по разделам отопление, вентиляция, расчет теплопотерь помещений.
Полная инструкция к программе на русском языке (для 2007.11 версии, разделы HPV + ROOM) смотрим здесь:

Мой стартовый шаблон для начала работы в магике. Разделы: воздуховоды, трубопроводы и руум. Обратите внимание на выноски трубопроводов: автоматом, в зависимости от типа труб, толщины стены труб, автоматом подбирает и пишет нужный текст:

В воздуховодах и фасонине к ним стерты воздуховоды по умолчанию и вбиты линдбадовские воздуховоды и их фасонина. Также создал пару типов линий в а-каде для схем. В папке "типы линий" в архиве есть моя инструкция для создания своих типов линий с текстом в линии.
Шаблон сделан в магике 2010.11 х64 рус. + а-кад х64 2011 рус + спдс-6. Из а-када сделан экспорт файлов чертежа в одну папку (типы принтеров, типы линий, шрифты и тд. и тп.). В той же папке хранятся и файлы магика.
Для читабельности шрифтов крайне советую поставить спдс не ниже 6 версии. Берем отсюда:

Для тех, у кого проблемы с магиком при включенном динамическом вводе автокада (читать обязательно, при вопросах о том, почему не работают плюсики на открытых концах систем (с помощью которых можно продолжать чертить воздуховоды/трубопроводы дальше), ответов не будет!!!

Господа, НЕ НАДО НИЧЕГО ОТКЛЮЧАТЬ!! Надо только "отредактировать" настройки этих " динамических "привязок" - клацаем правой кнопкой по указанной иконке и...в появившемся окне снимаем "галку" с Enable Pointers Input, давим OK и балдеем от счастья. Всё работает в MagiCAD и в динамике достаточно информации..

ОГРОМНОЕ спасибо за информацию пользователю БОРОДА!!!
При включенном динамическом вводе, при убратии вот этой галочкиплюсик в магике работает.
Файлы для русификации англоязычных программ MagiCAD находятся тут:

Инструкцию по русификации смотрим в инструкции по установке программы MagiCAD (начиная с 9 страницы инструкции).
Инструкция на русском языке по плагину теплых полов UPONOR:

Говорим спасибо Ruslan2s.
Сам плагин берем отсюда:

Видеоинструкции по программе:

Спойлер

Видео уроки по работе с программой: HVAC Design; Electrical Design.

Если мои архивы запаролены, то пароль вот такой:

База данных оборудования для проектов и плагины для программы берем тут: БАЗЫ&ПЛАГИНЫ
Очень удобные в использовании разработки для магика от наших пользователей (честь и хвала им!!!):

Спойлер

Вот еще не плохой плагин RCL, с помощью его можно не только подбирать вентиляционные распределительные устройства но еще и смотреть направленность струи воздуха при заданных параметрах, проверял его лично, понравилось, после выбора и установки решетки с нужным расходом нажимаешь на значок показать диаграмму направленности и на чертеже отображается зона действия струи воздуха. Плагин так же можно скачать на оф. сайте по ссылке:

От себя добавлю, что это плагин привязан только к продукции RCL. На другие ПВУ плагин не реагирует. А жаль...

Здравствуйте. Подредактировал (задал динамику) блокам 3D AutoCAD вентиляторов VESA (ВР-88-77-№2,5, …, ВР-88-77-№8) от Maxim Pronin, автору спасибо, надеюсь, он не обидится за доработку.
Теперь в меню Autocad «Propertis-Custum» можно выбрать положение и угол вентилятора «Л 90, Пр 315, …».
Возможность 3D блока в «гифе».

Архив 915 кБ

P.S. В прошлый раз, в файлах была ошибка, исправил и перезалил.

Начинается сбор готовых проектов, выполненных с помощью программы MagiCAD.
Первый автор, решившийся на сей подвиг - это doktor-5 !! Хочу выразить ему огромную благодарность от лица всех форумчан! :jr: Хочется надеется, что остальные пользователи поддержат сие скромное начинание.

Спойлер

Проект вентиляции шетиэтажного административного корпуса выполненный мной можно скачать здесь:

Проект отопления шестиэтажного административного корпуса (того же объекта, что и проект вентиляции выложенного мной выше, только проект отопления выполнен нашими смежниками) можно скачать здесь:

Проект Противопожарной вентиляции (дымоудаление и подпор) шестиэтажного административного корпуса:

выкладываю проект кондиционирования квартиры

выставляю проект вентиляции автопарковки оффиса, проект частный...мощность вентиляционных систем расчитана на 10-15% меньше нормы( из-за специфики рынка республики Азер-н)

Проект ОВ и ВК частного дома (700м2)

офис, схемы выполнены не по ГОСТу, заказчик одобрил, в экспертизу проект не пойдет.
[HIDE=15]http://rapidshare.com/files/357720541/____.rar[/HIDE]

Сегодня представляю проект ЛПУ, находящийся на экспертизе, был выполнен за 3 месяца, замечания до сих пор устраняются, но для ознакомления с возможностями Маджикада проект более чем хорош.
[HIDE=15]http://narod.ru/disk/19116577000/ЛПУ.rar.html
зеркало
ЛПУ.rar
[/HIDE]

Недавно сделал один обьект на 2000 м2. Что-то типа "Дом быта", только на современный манер. Там есть бильярдная, сауны, кафешка на 48 мест, парикмахерская, стоматология, огромный многофункциональный зал и на мансарде хостел.
Разделы: отопление, вентиляция, тепло и холодоснабжение. Сделано в 2010.11 маджикаде + 2011 автокад + 6 СПДС. Для нормального отображения советую использовать именно эту связку, иначе поплывут шрифты.
Дублирую ссылку в шапку темы.

Пришлось немного отступить от норм - господа архитекторы уж сильно руки выкручивали.
Все печатается из листов, через встроенный принтер ПДФ самого автокада.

Хотите оказать помощь форуму?
жмите
​



[jaamo]

Re: Все про MagiCAD (обсуждение)

Параметры черчения воздуховода.



[Matilda]

Re: Все про MagiCAD (обсуждение)

Да, параметры все такие! сама не понимаю как они связаны. Фаил прилагаю.

Добавлено через 6 минут

Извините за глупый опрос.....как сюда загрузить фаил?



[Anatoliy_V]

Re: Все про MagiCAD (обсуждение)

Да, параметры все такие! сама не понимаю как они связаны. Фаил прилагаю.

Добавлено через 6 минут

Извините за глупый опрос.....как сюда загрузить фаил?

Куда прилагаете файл?
Загрузи на файл-обменник. Лучше на мультилоад http://multiupload.com/
и дай ссылку на него



[Matilda]

Re: Все про MagiCAD (обсуждение)

http://www.multiupload.com/7CV8OCNW29



[Anatoliy_V]

Re: Все про MagiCAD (обсуждение)

http://www.multiupload.com/7CV8OCNW29

Извиняюсь стоял другой профиль в акаде



[Matilda]

Re: Все про MagiCAD (обсуждение)

Извиняюсь стоял другой профиль в акаде

Простите , не поняла?



[jaamo]

Re: Все про MagiCAD (обсуждение)

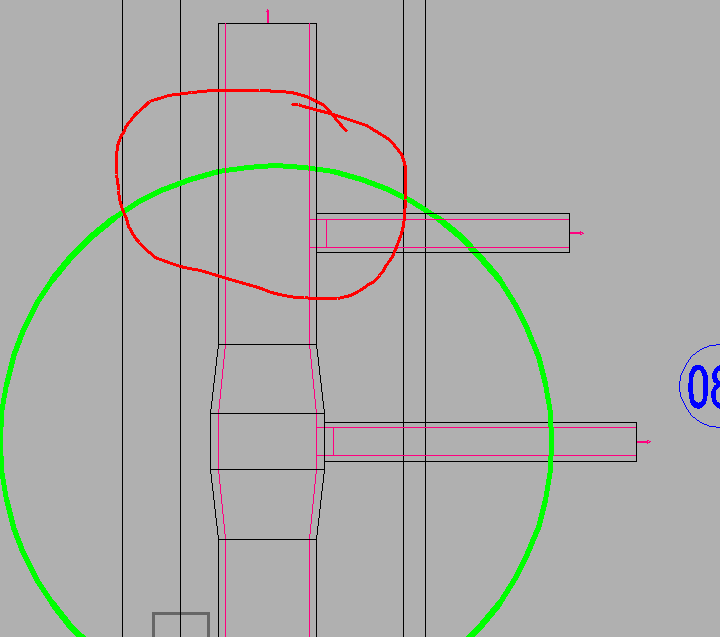

В 2010 магикаде всё норм. Взял тот же тип в-да.
Ещё этот тройник удалить можно и получается нормальная врезка.



[Matilda]

Re: Все про MagiCAD (обсуждение)

Спасибо за помошь, но это видно косяки 2007 магикада....а 2010 тут не поставят



[Stich123]

Re: Все про MagiCAD (обсуждение)

В 2010 магикаде всё норм. Взял тот же тип в-да.
Ещё этот тройник удалить можно и получается нормальная врезка.

Был такойже глюк только в 2009 магике. В какойто момент вдруг стал так глючить, причем не во всех проектах, а только в одном. Можно попробовать заменить серию воздуховодов. И Матильда, учите термины. Отвод это "поворот" воздуховода. А на картинке изображен тройник (врезка)



[vombat_82]

Re: Все про MagiCAD (обсуждение)

Спасибо за помошь, но это видно косяки 2007 магикада....а 2010 тут не поставят

Посмотрел Ваш файл в Magicad 2008.5. Результат тот же, что и в Вашем описании проблемы в Magicad 2007.Косяков нет, просто у Вас не правильно (для данной версии Magicad) организована структура сечений воздуховодов (в видео доказательство).

А в новых версиях, разработчики, видимо, оптимизировали процесс вставки «новых» сечений.
Вывод. Сечения воздуховодов располагайте строго в порядке увеличения. Удачи.



[Борода]

Re: Все про MagiCAD (обсуждение)

В 2010 магикаде всё норм. Взял тот же тип в-да.
Ещё этот тройник удалить можно и получается нормальная врезка.

Такая глупость получается в том случае, если нет в базе воздуховодов тройника, или ещё чего-то подобного соответствующих размеров - это беда этой версии. Версия 2010.11 сама такой переход генерирует, а 2007.5 только из базы воздуховодов её берет..... надо подгрузить все возможные фасоонные выкрутасы, которые могут быть и тогда такого не будет.



[Toons]

Re: Все про MagiCAD (обсуждение)

Ребята нужна помощь. Заранее извеняюсь если задам глупый или некорректный вопрос, прошу понять и простить)))

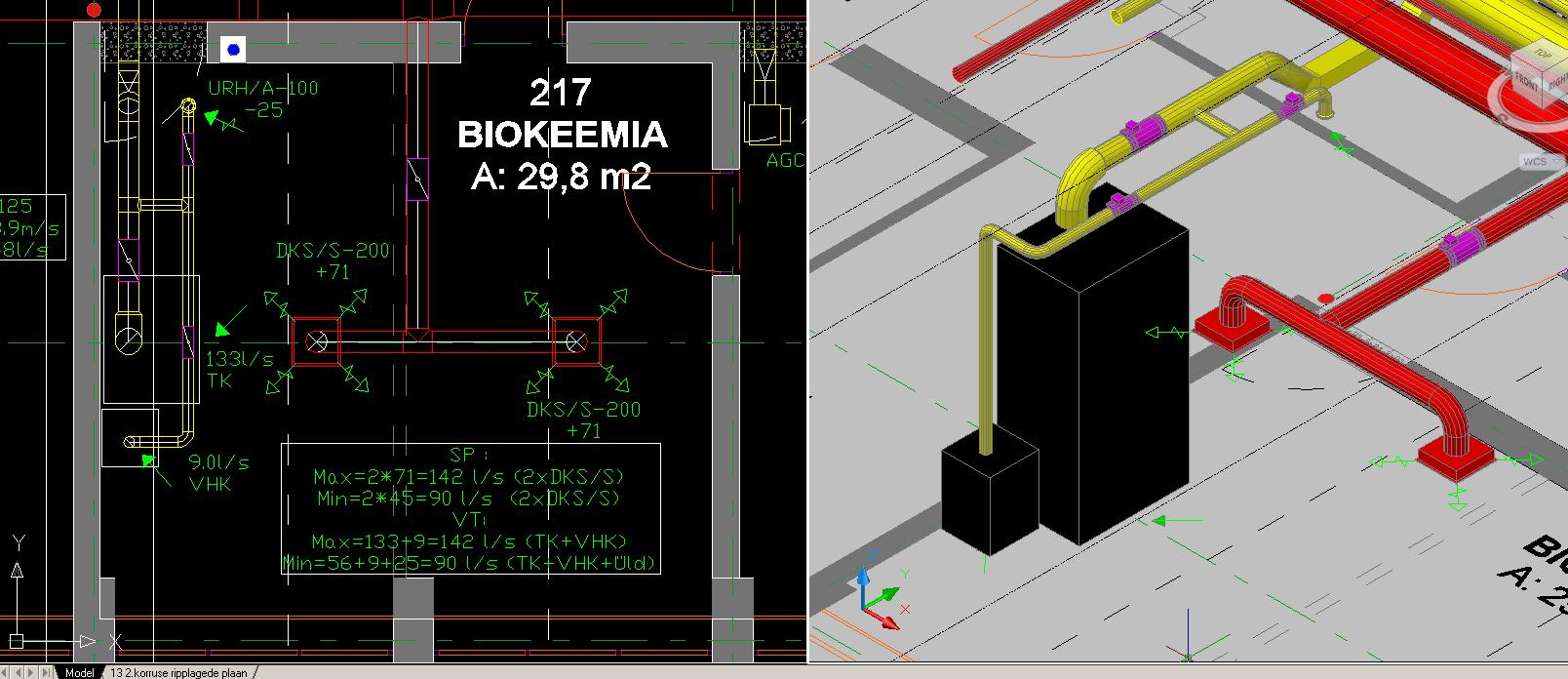

Дело в следующем: Имеется лабораторная комната. В комнате находятся вытяжной и вентилируемый шкафы.

У лаборатории два режима:1. вытяжной шкаф работает на 100% (-133л/с), 2. вытяжной шкаф работает на -56л/с.

Вентилируемый шкаф работает постоянно (-9л/с).

При включении вытяжняго шкафа общая сумма вытяжки =133+9=142л/с.
Приточная система для возмещения дисбаланса выдаёт +142л/с.


Если вытяжной шкаф работает на -56л/с , общая суммая вытяжки =56+9=65 л/с. В лаборатории так же предусмотрена общеобменная вытяжная система которая при работающем на полную катушку вытяжном шкафу практический перекрыта, а при режиме (-56л/с), вытягивает ещё -25л/с. Т.е общий дисбаланс состовляет=-56-9-25=-90л/с. Приточная система для возмещения дисбаланса выдаёт в этом случае +90л/с.

Подскажите пожалуйста как расчитать аэродинамику этой системы. Приточная система, с неq всё понятно ставится VAV клапан и она расчитываеться при большем значении, т.е +142л/с.

А как быть с вытяжной системой? Правильно ли я понимаю что надо поставить VAV клапаны перед вытяжными устройствами и расчитать систему для 2ух вариантов, где потери давления будут больше и взять за расчётный?

Как найти потери давления в вытяжном и вентлируемом шкафах?

шкафы фирмы Waldner,
http://www.waldner-lab.de/portals/2/downloads/scala/technischer_katalog_gb_aktuell/1-bench-mounted-fume-cupboards-5.2011.pdf

Спасибо всем.



[GolDAnT]

Re: MagiCAD (ТОЛЬКО ССЫЛКИ!!!!!!)

Все мои ролики сжимались, сжимаются и будут сжиматься программой Camtasia Studio кодеком по умолчанию: TechSmith Screen Capture



[bratsky]

Re: Все про MagiCAD (обсуждение)

Добрый день! Вопрос такой - Как на плане существующих вент систем (П1 и В1 выполненых в magicad) выполнить врезку и разводку дополнительных воздуховодов П1 и В1 так, что бы эти дополнительные воздуховоды систем П1 и В1 были выделены на фоне сущ. систем (имею ввиду толщину линий).
Есть ли научный способ ?
Взрывать - последнее дело!!!



[GolDAnT]

Re: Все про MagiCAD (обсуждение)

Как на плане существующих вент систем выполнить врезку и разводку дополнительных воздуховодов, что бы эти дополнительные воздуховоды были выделены на фоне сущ. систем

Да есть как минимум 2 способа, первый абсолютно научный и второй имеющий право быть, но околонаучный:

1. У всего что вычерчивается в Меджике есть статус, который определяет для пользователя относится начерченное к существующей системе, к демонтируемой, к временной... много вариантов (для тех кто сос тарта выбрал статус не "не обпределен", а что-нибудь навроде "новое" потом может быть не понятно почему система вычерчивается цветом отличным от выбранного), находится это дело в настройках проекта HPV в самом низу, настройки статуса можно корректировать, и там будет и цвет и тип линии и толщина линии....

2. Через команду "изменить свойства" для воздуховодов есть внизу списка строки "1D/2D цвет боковой линии" и "толщина боковой линии"



[GolDAnT]

Re: Все про MagiCAD (обсуждение)

Ребята наверное все сталкнулись с проблемой что Меджик НЕ хочет учитывать то, что прямоугольной решеткой можно отрегулировать расход и без установки дополнительных дросселей выдает "система не сбалансирована"...

Делаю коттедж и поскольку воздуховоды небольшие и много того, что будет заказываться у жестянщиков, типа 200х100, или 200х150, а решетки прямоугольные, а дроссели В БАЗЕ только от размера 200х200, хотя в бумажном каталоге есть и мои размеры....

Если у кого-то есть база ДКП или аналогичных дросселей от размеров 150х100 поделитесь....
Или расскажите кто как выкручивается из этой ситуации, чтоб правильно и без лишних расставить дросселя по системе...

Я в меру своих знаний считаю что решетка (что прямоугольная с возможностью регулирования расхода, что диффузор) может регулировать "свои личные" потери давления в пределах 20 Па, и исходя из этого мне было бы удобно если бы в параметрах расчета системы можно было бы задать такое значение под галочку с вводом своего числа, чтоб вместо "не сбалансировано" программа выдала "с этой решеткой придется хорошо поиграть при пусконаладке"
У кого мозг побольше подскажите насколько я прав на счет 20 Па и возможно ли вообще говорить о числовом значении в Па, отойдя от диапазона расхода воздуха



[vombat_82]

Re: Все про MagiCAD (обсуждение)

Ребята наверное все сталкнулись с проблемой что Меджик НЕ хочет учитывать то, что прямоугольной решеткой можно отрегулировать расход и без установки дополнительных дросселей выдает "система не сбалансирована"...

Используйте регулируемый тип решёток. В них есть возможность «в некотором диапазоне» подрегулировать перепад давления, но частенько даже его не хватает, поэтому приходится ставить дроселя


Вроде самодельные базы, скачаны в недрах сети



[Toons]

Re: Все про MagiCAD (обсуждение)

Ребят, возник вопрос, почему каталог Халтона и библиотека Магика даёт разные значения потери давления?



[Stich123]

Re: Все про MagiCAD (обсуждение)

Если у кого-то есть база ДКП или аналогичных дросселей от размеров 150х100 поделитесь....
Или расскажите кто как выкручивается из этой ситуации, чтоб правильно и без лишних расставить дросселя по системе...

посмотри в старых базах Halton'а_07a там есть такие клапаны



[Борода]

Re: Все про MagiCAD (обсуждение)

посмотри в старых базах Halton'а_07a там есть такие клапаны

1)Не советую этого делать! Если нет в новых базах - оборудование снято с производства! И что, после этого, в спецификацию писать?
2) Если решетки такие маленькие, то почему к ним не подойти круглым воздуховодом....., что мешает?
3) Поставь допустимый процент "разбалансировки" системы.... и будет тебе щастя...
4) Решетки потому и называются "не регулируемые" что расход на них надо регулировать дополнительным дросселем. Чтобы этого не делать необходимо иметь типоразмеры воздуховодов с шагом, максимум 5мм.
у всех решеток с встроенным регулированием (российского производства) очеь узкий интервал регулирования - большая зона нечуствительности регулятора, проще обычная решетка с дросеелем. Минимальный перепад на дросселе решетки можно задать в настройках системы, но это не спасает.
