Здесь ТОЛЬКО ОБСУЖДЕНИЕ ПРОГРАММЫ MagiCAD.
Ознакомительный ролик, который показывает возможности работы программы MagiCAD
http://www.youtube.com/watch?v=NGKF7-WvN3o"
Уважаемые !!!​
При выкладывании своих проектов и прочего - ТВОРЧЕСКОГО ТРУДА - помним, что лучше закрыть от свободного скачивания ( т.е. на хайд - скрытие ссылки на определенное кол-во постов).... как я понял никто ни разу не сталкивался в договоре на проектные работы по поводу неразглашения и возмещения ущерба заказчика по поводу затраченных денюжек на проектные решения....прошу на это ОБРАТИТЬ ВНИМАНИЕ !!!
...JiKetch

Внимание: на 2010 автокад ставится MagiCAD 2009.5 и выше (особенности ядра 2010 а-када). Более старшие версии программы не смогут работать в 10 а-каде!!!
Обсуждение программы RIUSKA тут:
https://inoe.name/showthread.php?t=87648
Сами дистрибутивы и прочее ! Тут !
Наработки по работе с программой для начинающих пользователей и инструкции по ней:
Подробная инструкция для установки программы MagiCAD 2008.5 на AutoCAD 2009 смотрим здесь:
Скрытое содержимое доступно для зарегистрированных пользователей!

Инструкция создания проекта и начало работы в среде программы подробно описано вот тут:
Скрытое содержимое доступно для зарегистрированных пользователей!

Со временем я буду дополнять эту инструкцию по разделам отопление, вентиляция, расчет теплопотерь помещений.
Полная инструкция к программе на русском языке (для 2007.11 версии, разделы HPV + ROOM) смотрим здесь:
Скрытое содержимое доступно для зарегистрированных пользователей!

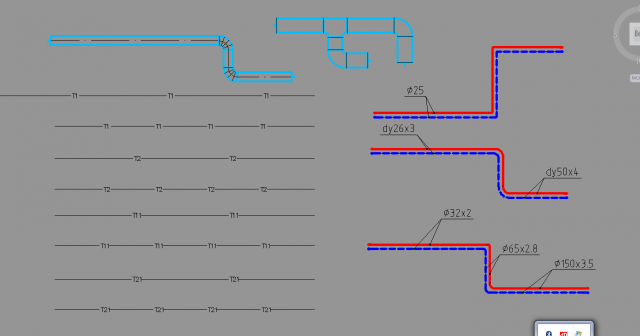

Мой стартовый шаблон для начала работы в магике. Разделы: воздуховоды, трубопроводы и руум. Обратите внимание на выноски трубопроводов: автоматом, в зависимости от типа труб, толщины стены труб, автоматом подбирает и пишет нужный текст:

В воздуховодах и фасонине к ним стерты воздуховоды по умолчанию и вбиты линдбадовские воздуховоды и их фасонина. Также создал пару типов линий в а-каде для схем. В папке "типы линий" в архиве есть моя инструкция для создания своих типов линий с текстом в линии.
Шаблон сделан в магике 2010.11 х64 рус. + а-кад х64 2011 рус + спдс-6. Из а-када сделан экспорт файлов чертежа в одну папку (типы принтеров, типы линий, шрифты и тд. и тп.). В той же папке хранятся и файлы магика.
Для читабельности шрифтов крайне советую поставить спдс не ниже 6 версии. Берем отсюда:
Скрытое содержимое доступно для зарегистрированных пользователей!

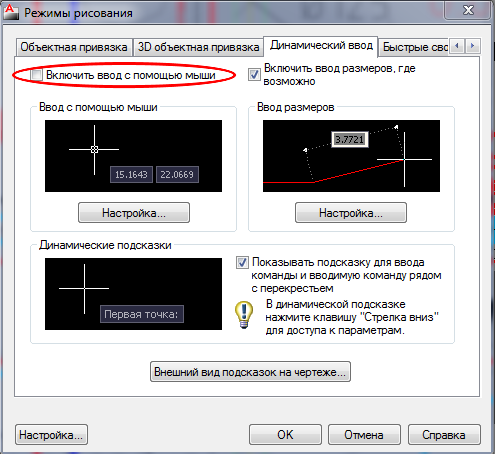

Для тех, у кого проблемы с магиком при включенном динамическом вводе автокада (читать обязательно, при вопросах о том, почему не работают плюсики на открытых концах систем (с помощью которых можно продолжать чертить воздуховоды/трубопроводы дальше), ответов не будет!!!
Господа, НЕ НАДО НИЧЕГО ОТКЛЮЧАТЬ!! Надо только "отредактировать" настройки этих " динамических "привязок" - клацаем правой кнопкой по указанной иконке и...в появившемся окне снимаем "галку" с Enable Pointers Input, давим OK и балдеем от счастья. Всё работает в MagiCAD и в динамике достаточно информации..
ОГРОМНОЕ спасибо за информацию пользователю БОРОДА!!!
При включенном динамическом вводе, при убратии вот этой галочкиплюсик в магике работает.
Файлы для русификации англоязычных программ MagiCAD находятся тут:
Скрытое содержимое доступно для зарегистрированных пользователей!
Инструкцию по русификации смотрим в инструкции по установке программы MagiCAD (начиная с 9 страницы инструкции).
Инструкция на русском языке по плагину теплых полов UPONOR:
Скрытое содержимое доступно для зарегистрированных пользователей!
Говорим спасибо Ruslan2s.
Сам плагин берем отсюда:
Скрытое содержимое доступно для зарегистрированных пользователей!
Видеоинструкции по программе:
Видео уроки по работе с программой: HVAC Design; Electrical Design.
Скрытое содержимое доступно для зарегистрированных пользователей!
Если мои архивы запаролены, то пароль вот такой:
Скрытое содержимое доступно для зарегистрированных пользователей!

База данных оборудования для проектов и плагины для программы берем тут: БАЗЫ&ПЛАГИНЫ
Очень удобные в использовании разработки для магика от наших пользователей (честь и хвала им!!!):
Вот еще не плохой плагин RCL, с помощью его можно не только подбирать вентиляционные распределительные устройства но еще и смотреть направленность струи воздуха при заданных параметрах, проверял его лично, понравилось, после выбора и установки решетки с нужным расходом нажимаешь на значок показать диаграмму направленности и на чертеже отображается зона действия струи воздуха. Плагин так же можно скачать на оф. сайте по ссылке:
Скрытое содержимое доступно для зарегистрированных пользователей!
От себя добавлю, что это плагин привязан только к продукции RCL. На другие ПВУ плагин не реагирует. А жаль...
Здравствуйте. Подредактировал (задал динамику) блокам 3D AutoCAD вентиляторов VESA (ВР-88-77-№2,5, …, ВР-88-77-№8) от Maxim Pronin, автору спасибо, надеюсь, он не обидится за доработку.
Теперь в меню Autocad «Propertis-Custum» можно выбрать положение и угол вентилятора «Л 90, Пр 315, …».
Возможность 3D блока в «гифе».
Скрытое содержимое доступно для зарегистрированных пользователей!

Архив 915 кБ
Скрытое содержимое доступно для зарегистрированных пользователей!

P.S. В прошлый раз, в файлах была ошибка, исправил и перезалил.

Начинается сбор готовых проектов, выполненных с помощью программы MagiCAD.
Первый автор, решившийся на сей подвиг - это doktor-5 !!
Хочу выразить ему огромную благодарность от лица всех форумчан! :jr: Хочется надеется, что остальные пользователи поддержат сие скромное начинание.

Проект вентиляции шетиэтажного административного корпуса выполненный мной можно скачать здесь:
Скрытое содержимое доступно для зарегистрированных пользователей!
Проект отопления шестиэтажного административного корпуса (того же объекта, что и проект вентиляции выложенного мной выше, только проект отопления выполнен нашими смежниками) можно скачать здесь:
Скрытое содержимое доступно для зарегистрированных пользователей!
Проект Противопожарной вентиляции (дымоудаление и подпор) шестиэтажного административного корпуса:
Скрытое содержимое доступно для зарегистрированных пользователей!
выкладываю проект кондиционирования квартиры
Скрытое содержимое доступно для зарегистрированных пользователей!
выставляю проект вентиляции автопарковки оффиса, проект частный...мощность вентиляционных систем расчитана на 10-15% меньше нормы( из-за специфики рынка республики Азер-н)
Скрытое содержимое доступно для зарегистрированных пользователей!
Проект ОВ и ВК частного дома (700м2)
Скрытое содержимое доступно для зарегистрированных пользователей!
офис, схемы выполнены не по ГОСТу, заказчик одобрил, в экспертизу проект не пойдет.
[HIDE=15]http://rapidshare.com/files/357720541/____.rar[/HIDE]
Сегодня представляю проект ЛПУ, находящийся на экспертизе, был выполнен за 3 месяца, замечания до сих пор устраняются, но для ознакомления с возможностями Маджикада проект более чем хорош.
[HIDE=15]http://narod.ru/disk/19116577000/ЛПУ.rar.html
зеркало
ЛПУ.rar
[/HIDE]
Недавно сделал один обьект на 2000 м2. Что-то типа "Дом быта", только на современный манер. Там есть бильярдная, сауны, кафешка на 48 мест, парикмахерская, стоматология, огромный многофункциональный зал и на мансарде хостел.
Разделы: отопление, вентиляция, тепло и холодоснабжение. Сделано в 2010.11 маджикаде + 2011 автокад + 6 СПДС. Для нормального отображения советую использовать именно эту связку, иначе поплывут шрифты.
Дублирую ссылку в шапку темы.
Скрытое содержимое доступно для зарегистрированных пользователей!

Пришлось немного отступить от норм - господа архитекторы уж сильно руки выкручивали.
Все печатается из листов, через встроенный принтер ПДФ самого автокада.

Хотите оказать помощь форуму?
жмите


Последнее редактирование модератором:

Black Phenix

VIP, спец по MagiCAD
VIP-персона
Регистрация
20 Фев 2007
Сообщения
192
Реакции
418
Баллы
99
Re: Все про MagiCAD (обсуждение)

Нашел дополнение к MagiCAD: программу, которая называется MagiSPEC. Прога - просто супер: она сама пишет спецификацию по проекту, причем по ГОСТу, табличная форма, рамка и тд..
Ссылка, с которой я скачал MagiSPEC:
Скрытое содержимое доступно для зарегистрированных пользователей!
Скрытое содержимое доступно для зарегистрированных пользователей!
http://ifolder.ru/1563888
Вот несколько ссылок на скачивание самой программы MagiCAD, правда я ими не пользовался, и не знаю какие они, но попытка не пытка:
MagiCAD 2003.3(инструкция рус):
Скрытое содержимое доступно для зарегистрированных пользователей!

MagiCAD 2004.9:
Скрытое содержимое доступно для зарегистрированных пользователей!

MagiCAD 2006.5:
Скрытое содержимое доступно для зарегистрированных пользователей!
( я на этой программе и работаю)

Базы моделей оборудования:
Скрытое содержимое доступно для зарегистрированных пользователей!
Скрытое содержимое доступно для зарегистрированных пользователей!
http://www.progman.fi/magicad/databases.html

MagiCAD 2006.11:
Скрытое содержимое доступно для зарегистрированных пользователей!


Black Phenix

VIP, спец по MagiCAD
VIP-персона
Регистрация
20 Фев 2007
Сообщения
192
Реакции
418
Баллы
99
Re: Все про MagiCAD (обсуждение)

REVA
Мой тебе совет, если ты считаешь гидравлику системы отопления или чего похоже, пользуйся другой программой, называется KAN CO GRAF, версия 3 или выше. Во-первых, там нормальная база оборудования. Во-вторых, НА ВСЕ вентили, термостаты и т.д. автоматом высчитывается коэфициент настройки, и не надо ломать голову. Я в MagiCADе работаю только в HPV и в ROOMе, отопление я считаю в Кане. Так надежнее.

Вот ветка форума, где скачаешь HERZ CO GRAF (аналог Кана, только ориентирован на арматуру ГЕРЦ)
http://www.inoe.name/forum/showthread.php?p=58141#post58141


Black Phenix

VIP, спец по MagiCAD
VIP-персона
Регистрация
20 Фев 2007
Сообщения
192
Реакции
418
Баллы
99
Именно вторая программа и есть для расчета гидравлики систем отопления, холодоснабжения. А называется она HERZ CO GRAF, я же писал, что она аналог KAN CO GRAF, только ориентирована на арматуру Герц, а в Кане есть абсолютно все известные производители.
Через пару дней залью на форум KAN CO GRAF 3.5. Получу на выставке Аква-Терм, что в Киеве.

Вот именно вторая программа и есть для расчета гидравлики систем отопления и холодоснабжения, называется она HERZ CO GRAF, она ориентированна только на продукцию фирмы Герц. А в программе KAN CO GRAF есть продукция всех известных фирм-производителей, эта единственная разница между ними.

Скрытое содержимое доступно для зарегистрированных пользователей!

Для работы просто супер


Black Phenix

VIP, спец по MagiCAD
VIP-персона
Регистрация
20 Фев 2007
Сообщения
192
Реакции
418
Баллы
99
Re: Все про MagiCAD (обсуждение)

Вот инструкция для MagiSpec:

http://rapidshare.com/files/43267947/__1056___1055__MagiSPEC_rev4.rar

Пароли на архивы- как обычно: www.inoe.name
Некоторые наработки по программе MagiSpec:
после установки программы в папке "Кряк" есть два файла, которые нужно скопировать и вставить в Program Files/Emt soft и заменить соответствующие файлы;
поставить макросы в Ворде и в Экселе на средний или на низкий уровень безопасности;
нумерация ID и № поз. должны совпадать;
даже если есть пустые строки между позициями, их тоже нужно нумеровать (в Ворде при выводе на печать это легко исправить обратно).


Black Phenix

VIP, спец по MagiCAD
VIP-персона
Регистрация
20 Фев 2007
Сообщения
192
Реакции
418
Баллы
99
Re: Все про MagiCAD (обсуждение)

Sam_As, вот тебе ссылка на прогу от KAN-водопровод. Она считает гидравлику водоснабжения. Есть хелп по-русски.
http://rapidshare.com/files/32886279/H2O.rar
Скрытое содержимое доступно для зарегистрированных пользователей!
http://rapidshare.com/files/32886279/H2O.rar

Пароль на архив как обычно www.inoe.name


Black Phenix

VIP, спец по MagiCAD
VIP-персона
Регистрация
20 Фев 2007
Сообщения
192
Реакции
418
Баллы
99
Re: Все про MagiCAD (обсуждение)

Автокад 2007(2008) + Магикад

Добавляем путь к магикаду в пути, где Автокад ищет фaйлы
Tools -> Options... закладка "Files"
самый верхний пункт
Support File search Path
кнопка Add...
D:\Program Files\MagiCAD (ну или где он там у вас стоит)
кнопка ОК
Так, теперь загружаем файлы магикада в автозагрузку.

Tools -> Load Application... там где портфель нажать кнопку Contents...
Добавить нужно из папки, где магикад стоит

mchpv17.arx
mcr17.arx
mcUtilities17.arx

Потом вручную загружаем файлы меню
Tools ->Customize... -> Interface... переходим на вкладку Transfer справа из выпадающего списка, где написано New CUI File выбираем пункт Open... переходим в папку к магику, снизу где написано "тип файлов" нужно выбрать тип "Menu files" выбираете MagiCAD17. Вас программа вернет в поле Transfer. Правой кнопкой мыши нужно выбрать любой пункт в правом окне этой закладки, и выберите пункт Load File As Partial. Жмете ОК. Все, магикад у вас в автокаде 2007(2008).
Таким образом я привязал магик к акаду 2008.


Black Phenix

VIP, спец по MagiCAD
VIP-персона
Регистрация
20 Фев 2007
Сообщения
192
Реакции
418
Баллы
99
Re: Все про MagiCAD (обсуждение)

alstra06, программу 2006.11 можно найти здесь:
https://inoe.name/showthread.php?p=88722#post88722

У меня вопрос: как в программе можно нарисовать приточно-вытяжную установку с рекуператором, смесительной камерой и тд.? Я вычитал, что это можно сделать с помощью plug-in программы. Если у кого-то такое есть, поделитесь, плз...


Black Phenix

VIP, спец по MagiCAD
VIP-персона
Регистрация
20 Фев 2007
Сообщения
192
Реакции
418
Баллы
99

Black Phenix

VIP, спец по MagiCAD
VIP-персона
Регистрация
20 Фев 2007
Сообщения
192
Реакции
418
Баллы
99
Ответ: Все про MagiCAD (обсуждение)

Владислав, держи:
https://inoe.name/showthread.php?t=16341
пост №11 смотри. Как раз для тебя.
И еще вопрос: Магик у вас на русском или Вы все по анг. шарите?
Русский магик будет только в 2008 версии, все более старые версии - на английском. Есть прога, которая переводит названия клавишь, ноиз-за этого теряются несколько кнопок.


Проходил

Активный участник
Регистрация
29 Июн 2007
Сообщения
11
Реакции
2
Баллы
39
Ответ: Все про MagiCAD (обсуждение)

Еще вопрос...
Установил MagiCAD..6.11 на A-CAD2007 офф.рус.версия, вроде-бы всё установилось без проблем в том числе и панели инструментов, но при нажатии на любую кнопку панелей инструментов M-CAD выдает..."Drawing must be saved and connected to a project" ...
Подскажите что нужно сделать...? В свойствах пути прописаны, а работать НЕ ХОЧЕТ...:dj:
Читай мануал(начало работы и создание проекта),там все подробно написано
Мануал ТУТ http://dwg.ru/dnl/383
Для всех версий начало одинаковое


Black Phenix

VIP, спец по MagiCAD
VIP-персона
Регистрация
20 Фев 2007
Сообщения
192
Реакции
418
Баллы
99
Ответ: Все про MagiCAD (обсуждение)

Если честно, то я в магике считаю в основном вентиляцию. Отопление пока не считаю, т.к. думаю, что прога до конца не доработана.
В вентиляции есть такая кнопочка, называется Distribution box. Его можно использовать и как коллектор. Но и коллектор можно создать по другому: провести корневой воздуховод постоянного сечения, и из него выводить ответвления. Я думаю, что и по аналогии можно сделать аналогичное и с трубопроводами. Залокировать участок корневого трубопровода (change properties -> heating, cooling and special systems->lock pipe size) и выводи сколько надо трубопроводов.
PS: Недостаток проги в том, что она не выводит коефициент настройки запорной и регулирующей арматуры. Как только это появится, KanTherm окажется в небытии :)

S

Stich123

Гость
Ответ: Все про MagiCAD (обсуждение)

Я бы нарисовал кусок трубы с заглушкой и туда подсоединил 8 труб. Диаметр коллектора зафиксировал.


Проходил

Активный участник
Регистрация
29 Июн 2007
Сообщения
11
Реакции
2
Баллы
39
Ответ: Все про MagiCAD (обсуждение)

Если честно, то я в магике считаю в основном вентиляцию. Отопление пока не считаю, т.к. думаю, что прога до конца не доработана.
В вентиляции есть такая кнопочка, называется Distribution box. Его можно использовать и как коллектор. Но и коллектор можно создать по другому: провести корневой воздуховод постоянного сечения, и из него выводить ответвления. Я думаю, что и по аналогии можно сделать аналогичное и с трубопроводами. Залокировать участок корневого трубопровода (change properties -> heating, cooling and special systems->lock pipe size) и выводи сколько надо трубопроводов.
PS: Недостаток проги в том, что она не выводит коефициент настройки запорной и регулирующей арматуры. Как только это появится, KanTherm окажется в небытии :)
Кстати да, очень даже вариант.Сыпасибо.А вот на счет арматуры,тут ты прав,но надеюсь до этого дойдет)) Да и по большому счету в Magicе больше вентиляции уделяется,но и это не может не радовать.


Black Phenix

VIP, спец по MagiCAD
VIP-персона
Регистрация
20 Фев 2007
Сообщения
192
Реакции
418
Баллы
99
Ответ: Все про MagiCAD (обсуждение)

Да и по большому счету в Magicе больше вентиляции уделяется,но и это не может не радовать.
А по моему мнению, Allklima во многом проигрывает магику в плане редактирования и трассировки воздуховодов. На сегодня - MagiCAD - самое лучшее решение для проектировщика.


Проходил

Активный участник
Регистрация
29 Июн 2007
Сообщения
11
Реакции
2
Баллы
39
Ответ: Все про MagiCAD (обсуждение)

А по моему мнению, Allklima во многом проигрывает магику в плане редактирования и трассировки воздуховодов.
Не знаю,как в Allklima,(не работал в ней,да и не знаю стоит ли),но в MagiCADе с воздуховодами проблем особо не возникает.Вот с отоплением лажа полная)) Например есть трехходовой,а поставить его нельзя.....

S

Stich123

Гость
Ответ: Все про MagiCAD (обсуждение)

На оффсайте www.progman.fi появились питерские радиаторы КОНРАД

S

Stich123

Гость
Ответ: Все про MagiCAD (обсуждение)

Вспомнил про одну траблу, может кто сталкивался и устранял?
Имеем ноут проц - CoreDuo, винда ХР, Магик 2006.11. При выключении компа через Пуск->Завершение работы вылетает синий экран с ругательствами на драйвер mag.sys и опять запускается. Выключить ноут можно только грубо кнопкой выкл. Если этот файл удалить, то все нормально выключается, но Магикад перестает работать. Такая фигня творится на 2-х ноутах, на которых двухядерный проц, винда на одном - хоум, на втором - проф. Можноли избавиться от этого бага или забить?


Black Phenix

VIP, спец по MagiCAD
VIP-персона
Регистрация
20 Фев 2007
Сообщения
192
Реакции
418
Баллы
99
Ответ: Все про MagiCAD (обсуждение)

Недавно нашел в инете то, что искал последние 2 месяца - MagiCAD 2007. Это последняя версия программы.
Но вот облом: у меня туго с английским и скачать эту прогу у меня не получается. Зарегился на сайте, а скачать - ни в какую. Может у кого-то получится - поделитесь советом, или перезалейте прогу. Будет вам большой респект и уважение.
Скрытое содержимое доступно для зарегистрированных пользователей!
Скрытое содержимое доступно для зарегистрированных пользователей!
http://www.fullreleases.com/NewMembers/pre_search.php?act=search&fsize1=5&search=magicad+2007&submit.x=20&submit.y=5
Или еще вот:
http://www.fulldownloads.us/connect.php?download=MagiCAD%202007
Скрытое содержимое доступно для зарегистрированных пользователей!
http://www.fulldownloads.us/connect.php?download=MagiCAD%202007Жду ответов...

Добавлено через 30 минут
Вспомнил про одну траблу, может кто сталкивался и устранял?
Имеем ноут проц - CoreDuo, винда ХР, Магик 2006.11. При выключении компа через Пуск->Завершение работы вылетает синий экран с ругательствами на драйвер mag.sys и опять запускается. Выключить ноут можно только грубо кнопкой выкл. Если этот файл удалить, то все нормально выключается, но Магикад перестает работать. Такая фигня творится на 2-х ноутах, на которых двухядерный проц, винда на одном - хоум, на втором - проф. Можноли избавиться от этого бага или забить?
А ты попробуй выключить эмулятор, должно все исправится. Правда, каждый раз при запуске проги нужно вновь включать эмулятор, а в конце вновь выключать, а это накладно.


Heating

Активный участник
Регистрация
2 Окт 2007
Сообщения
167
Реакции
97
Баллы
28
Ответ: Все про MagiCAD (обсуждение)

PS: Недостаток проги в том, что она не выводит коефициент настройки запорной и регулирующей арматуры. Как только это появится, KanTherm окажется в небытии :)
Ничего подобного! Все она считает и выводит. И настройки радиаторных вентилей, балансировочных клапанов, если они имеют такую возможность, потери давления, пропускную способность (kv) и т.д. Информации для просмотра и анализа просчитанной и сбалансированной системы более чем достаточно. При необходимости можно настроить DimText для отображения нужной информации по нужным компонентам системы.

Статус
В этой теме нельзя размещать новые ответы.
Яндекс.Метрика
Сверху
