Все про MagiCAD (обсуждение) часть I

[Black Phenix]

Здесь ТОЛЬКО ОБСУЖДЕНИЕ ПРОГРАММЫ MagiCAD.
Ознакомительный ролик, который показывает возможности работы программы MagiCAD
http://www.youtube.com/watch?v=NGKF7-WvN3o"

Уважаемые !!!​

При выкладывании своих проектов и прочего - ТВОРЧЕСКОГО ТРУДА - помним, что лучше закрыть от свободного скачивания ( т.е. на хайд - скрытие ссылки на определенное кол-во постов).... как я понял никто ни разу не сталкивался в договоре на проектные работы по поводу неразглашения и возмещения ущерба заказчика по поводу затраченных денюжек на проектные решения....прошу на это ОБРАТИТЬ ВНИМАНИЕ !!!...JiKetch

Внимание: на 2010 автокад ставится MagiCAD 2009.5 и выше (особенности ядра 2010 а-када). Более старшие версии программы не смогут работать в 10 а-каде!!!
Обсуждение программы RIUSKA тут:
https://inoe.name/showthread.php?t=87648
Сами дистрибутивы и прочее ! Тут !
Наработки по работе с программой для начинающих пользователей и инструкции по ней:

Спойлер

Подробная инструкция для установки программы MagiCAD 2008.5 на AutoCAD 2009 смотрим здесь:

Инструкция создания проекта и начало работы в среде программы подробно описано вот тут:

Со временем я буду дополнять эту инструкцию по разделам отопление, вентиляция, расчет теплопотерь помещений.
Полная инструкция к программе на русском языке (для 2007.11 версии, разделы HPV + ROOM) смотрим здесь:

Мой стартовый шаблон для начала работы в магике. Разделы: воздуховоды, трубопроводы и руум. Обратите внимание на выноски трубопроводов: автоматом, в зависимости от типа труб, толщины стены труб, автоматом подбирает и пишет нужный текст:

В воздуховодах и фасонине к ним стерты воздуховоды по умолчанию и вбиты линдбадовские воздуховоды и их фасонина. Также создал пару типов линий в а-каде для схем. В папке "типы линий" в архиве есть моя инструкция для создания своих типов линий с текстом в линии.
Шаблон сделан в магике 2010.11 х64 рус. + а-кад х64 2011 рус + спдс-6. Из а-када сделан экспорт файлов чертежа в одну папку (типы принтеров, типы линий, шрифты и тд. и тп.). В той же папке хранятся и файлы магика.
Для читабельности шрифтов крайне советую поставить спдс не ниже 6 версии. Берем отсюда:

Для тех, у кого проблемы с магиком при включенном динамическом вводе автокада (читать обязательно, при вопросах о том, почему не работают плюсики на открытых концах систем (с помощью которых можно продолжать чертить воздуховоды/трубопроводы дальше), ответов не будет!!!

Господа, НЕ НАДО НИЧЕГО ОТКЛЮЧАТЬ!! Надо только "отредактировать" настройки этих " динамических "привязок" - клацаем правой кнопкой по указанной иконке и...в появившемся окне снимаем "галку" с Enable Pointers Input, давим OK и балдеем от счастья. Всё работает в MagiCAD и в динамике достаточно информации..

ОГРОМНОЕ спасибо за информацию пользователю БОРОДА!!!
При включенном динамическом вводе, при убратии вот этой галочкиплюсик в магике работает.
Файлы для русификации англоязычных программ MagiCAD находятся тут:

Инструкцию по русификации смотрим в инструкции по установке программы MagiCAD (начиная с 9 страницы инструкции).
Инструкция на русском языке по плагину теплых полов UPONOR:

Говорим спасибо Ruslan2s.
Сам плагин берем отсюда:

Видеоинструкции по программе:

Спойлер

Видео уроки по работе с программой: HVAC Design; Electrical Design.

Если мои архивы запаролены, то пароль вот такой:

База данных оборудования для проектов и плагины для программы берем тут: БАЗЫ&ПЛАГИНЫ
Очень удобные в использовании разработки для магика от наших пользователей (честь и хвала им!!!):

Спойлер

Вот еще не плохой плагин RCL, с помощью его можно не только подбирать вентиляционные распределительные устройства но еще и смотреть направленность струи воздуха при заданных параметрах, проверял его лично, понравилось, после выбора и установки решетки с нужным расходом нажимаешь на значок показать диаграмму направленности и на чертеже отображается зона действия струи воздуха. Плагин так же можно скачать на оф. сайте по ссылке:

От себя добавлю, что это плагин привязан только к продукции RCL. На другие ПВУ плагин не реагирует. А жаль...

Здравствуйте. Подредактировал (задал динамику) блокам 3D AutoCAD вентиляторов VESA (ВР-88-77-№2,5, …, ВР-88-77-№8) от Maxim Pronin, автору спасибо, надеюсь, он не обидится за доработку.
Теперь в меню Autocad «Propertis-Custum» можно выбрать положение и угол вентилятора «Л 90, Пр 315, …».
Возможность 3D блока в «гифе».

Архив 915 кБ

P.S. В прошлый раз, в файлах была ошибка, исправил и перезалил.

Начинается сбор готовых проектов, выполненных с помощью программы MagiCAD.
Первый автор, решившийся на сей подвиг - это doktor-5 !! Хочу выразить ему огромную благодарность от лица всех форумчан! :jr: Хочется надеется, что остальные пользователи поддержат сие скромное начинание.

Спойлер

Проект вентиляции шетиэтажного административного корпуса выполненный мной можно скачать здесь:

Проект отопления шестиэтажного административного корпуса (того же объекта, что и проект вентиляции выложенного мной выше, только проект отопления выполнен нашими смежниками) можно скачать здесь:

Проект Противопожарной вентиляции (дымоудаление и подпор) шестиэтажного административного корпуса:

выкладываю проект кондиционирования квартиры

выставляю проект вентиляции автопарковки оффиса, проект частный...мощность вентиляционных систем расчитана на 10-15% меньше нормы( из-за специфики рынка республики Азер-н)

Проект ОВ и ВК частного дома (700м2)

офис, схемы выполнены не по ГОСТу, заказчик одобрил, в экспертизу проект не пойдет.
[HIDE=15]http://rapidshare.com/files/357720541/____.rar[/HIDE]

Сегодня представляю проект ЛПУ, находящийся на экспертизе, был выполнен за 3 месяца, замечания до сих пор устраняются, но для ознакомления с возможностями Маджикада проект более чем хорош.
[HIDE=15]http://narod.ru/disk/19116577000/ЛПУ.rar.html
зеркало
ЛПУ.rar
[/HIDE]

Недавно сделал один обьект на 2000 м2. Что-то типа "Дом быта", только на современный манер. Там есть бильярдная, сауны, кафешка на 48 мест, парикмахерская, стоматология, огромный многофункциональный зал и на мансарде хостел.
Разделы: отопление, вентиляция, тепло и холодоснабжение. Сделано в 2010.11 маджикаде + 2011 автокад + 6 СПДС. Для нормального отображения советую использовать именно эту связку, иначе поплывут шрифты.
Дублирую ссылку в шапку темы.

Пришлось немного отступить от норм - господа архитекторы уж сильно руки выкручивали.
Все печатается из листов, через встроенный принтер ПДФ самого автокада.

Хотите оказать помощь форуму?
жмите
​



[Heating]

Re: Все про MagiCAD (обсуждение)

Да, блин, я это понял сразу, но названия ни одной из них так на русский не переводятся!!! Так какая из 3-х?

Последняя переводит в стандартные изделия (нормальная спецификация), предпоследняя переводит в изделия производителя (поштучная спецификация), первая просто проверяет систему.



[Борода]

Re: Все про MagiCAD (обсуждение)

Последняя переводит в стандартные изделия (нормальная спецификация), предпоследняя переводит в изделия производителя (поштучная спецификация), первая просто проверяет систему.

В жизни бы не догадался о таком переводе.
При переводе посеяли смысл - первоначально, шла речь об оборудовании (в данном случае - воздуховодах конкретного производителя) - функция позволяет быстро перейти на на другую марку воздуховодов, если она есть в наличии. А так как у меня её нет (марки воздуховодов), то и не пользовался никогда.
Эту операцию надо выполнять на каждом чертеже... не весьма удобно. Интересно, было бы узнать - а что они имели в виду под "общепринятыми" воздуховодами.
Похоже на то, что "заложили функцию на будущее" - воздуховоды "немерной" длины делают только круглые, спиральной навивки если прямо на объекте(и то не более 4-х метров - как это таскать по этажам), а прямоугольные - ограничены по длине раскроем стандартного листа кровельки. Вот они и выдумали эту функцию, функционала под неё (автоматическое разбиение на стандартную длину) ещё не придумали...



[dam8]

Re: Все про MagiCAD (обсуждение)

Sprotification в полной версии доступен? (На халяву)



[Alex_77]

Re: Все про MagiCAD (обсуждение)

Вопрос по MagiCAD помещение. Если на этаже нет сплошного перекрытия на одном уровне, а перекрытие на разных уровнях, как в данном случае делать модель здания (рисовать стены)?



[AndreiV]

Re: Все про MagiCAD (обсуждение)

Добрый день
подскажите как в MAGICAD сделать копию вентиляционной системы.
т.е. Создал проект, нарисовал обвязку канального кондиционера, Скопировал полученную систему К1 на новое место в пределах этажа. Теперь нужно присвоить скопированной системе новое имя К2- как это сделать



[Toons]

Re: Все про MagiCAD (обсуждение)

Добрый день
подскажите как в MAGICAD сделать копию вентиляционной системы.
т.е. Создал проект, нарисовал обвязку канального кондиционера, Скопировал полученную систему К1 на новое место в пределах этажа. Теперь нужно присвоить скопированной системе новое имя К2- как это сделать

Change propertшes-heating,cooling,special systems-system- там имя K2, и выделить систему.

Если я так Вас понял......



[Alex_77]

Re: Все про MagiCAD (обсуждение)

Change propertшes-heating,cooling,special systems-system- там имя K2, и выделить систему.

Если я так Вас понял......

Предварительно надо создать систему К2 в проекте, после этого она появится в "Изменить свойства"



[Toons]

Re: Все про MagiCAD (обсуждение)

Предварительно надо создать систему К2 в проекте, после этого она появится в "Изменить свойства"

Именно так, просто я думал что она уже создана, и надо просто скопировать с новым именем.



[AndreiV]

Re: Все про MagiCAD (обсуждение)

Change propertшes-heating,cooling,special systems-system- там имя K2, и выделить систему.

Если я так Вас понял......

Простите а можно немного более подробно.

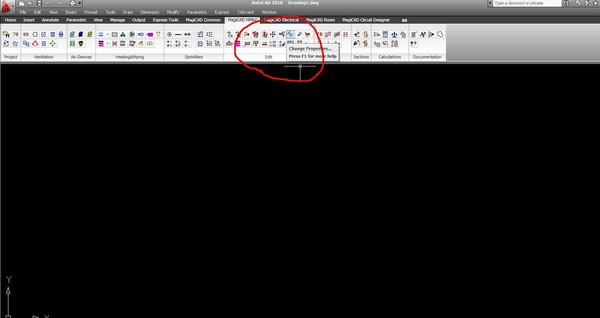

Change propertшes- это пункт меню? где на ленте он спрятан?



[Toons]

Re: Все про MagiCAD (обсуждение)

Простите а можно немного более подробно.
Change propertшes- это пункт меню? где на ленте он спрятан?

К сожалению нет возморжности выложить нормальное изоброжение



[el_Padre]

Re: Все про MagiCAD (обсуждение)

Обнаружил базу данных JAGA Tempo WALL. Но по прежнему нуждаюсь в базе данных JAGA Mini Canal... Помогите!

Jaga_Tempo_Wall.qpd

http://depositfiles.com/files/5q3zoxf3i



[Matilda]

Re: Все про MagiCAD (обсуждение)

Только недавно начала работать в Мagicade.....подскажите пожалуйста, есть ли руссификатор для Magicada (Autocad 2007). другую версию к сожалению чтавить нельзя.... И еще вопрос, когда вычерчиваю отвод от воздуховода он рисует на основной магистрали переход, вроде все настройки выставила....В чем может быть загвоздка, может кто нибудь подскажет?



[vombat_82]

Re: Все про MagiCAD (обсуждение)

Только недавно начала работать в Мagicade.....подскажите пожалуйста, есть ли руссификатор для Magicada (Autocad 2007). другую версию к сожалению чтавить нельзя.... И еще вопрос, когда вычерчиваю отвод от воздуховода он рисует на основной магистрали переход, вроде все настройки выставила....В чем может быть загвоздка, может кто нибудь подскажет?

На счет русификации, уточните версию Magicad. В шапке темы Black Phenix выкладывал
«Наработки по работе с программой для начинающих пользователей и инструкции по ней:» «Подробная инструкция для установки программы MagiCAD 2008.5 на AutoCAD 2009 смотрим здесь:» там есть русификация.
На счет отвода, могу предположить:
разные высоты воздуховодов;
если воздуховоды собственные, возможно нарушен порядок вставки нового типа сечения, в старых версиях они должны располагался строго в порядке увеличения



[Matilda]

Re: Все про MagiCAD (обсуждение)

На счет русификации, уточните версию Magicad. В шамке темы Black Phenix выкладывал
«Наработки по работе с программой для начинающих пользователей и инструкции по ней:» «Подробная инструкция для установки программы MagiCAD 2008.5 на AutoCAD 2009 смотрим здесь:» там есть русификация.
На счет отвода, могу предположить:
разные высоты воздуховодов;
если воздуховоды собственные, возможно нарушен порядок вставки нового типа сечения, в старых версиях они должны располагался строго в порядке увеличения

У меня установлен 2007.11. В нем возможны такие косяки? В штампе это на первой странице?



[vombat_82]

Re: Все про MagiCAD (обсуждение)

У меня установлен 2007.11. В нем возможны такие косяки? В штампе это на первой странице?

Очепятка, в шапке темы :en:

У меня установлен 2007.11. В нем возможны такие косяки? В штампе это на первой странице?

У меня такое было в версии 2008.5, думаю в 2007.11 проблема та же



[Matilda]

Re: Все про MagiCAD (обсуждение)

Так руссификатор на 2007.11 в природе существует?



[Denis Ch]

Re: Все про MagiCAD (обсуждение)

Так руссификатор на 2007.11 в природе существует?

Насколько мне известно как такового русификатора не существует(если говорить о полном русифицировании).Есть "народные" русификации панелек, но думаю это вам особо не поможет.Скачайте мануал для версии 2007.11 из соседней темы с дистрибутивами и изучайте, там все довольно доступно.Русификация появилась в версии 2008.5 , если мне не изменяет память.



[Anatoliy_V]

Re: Все про MagiCAD (обсуждение)

Только недавно начала работать в Мagicade.....подскажите пожалуйста, есть ли руссификатор для Magicada (Autocad 2007). другую версию к сожалению чтавить нельзя.... И еще вопрос, когда вычерчиваю отвод от воздуховода он рисует на основной магистрали переход, вроде все настройки выставила....В чем может быть загвоздка, может кто нибудь подскажет?

В чем проблема - установите MC 2010.11 на autocad 2007 и работайте хоть на китайском языке (en, ru, cn)



[Matilda]

Re: Все про MagiCAD (обсуждение)

В чем проблема - установите MC 2010.11 на autocad 2007 и работайте хоть на китайском языке (en, ru, cn)

На работе установлен такой, менять нельзя! Поэтому основная пролема остается то что когда рисую отвод, то вместе присоединения воздуховода к магистрали на самой мегистрале вырисовывается переход, даже если отвод по сечению много меньше магистрали. Думаю проблема в настройках....только не знаю где.....Может кто нибудь сталкивался с подобным?



[Stich123]

Re: Все про MagiCAD (обсуждение)

На работе установлен такой, менять нельзя! Поэтому основная пролема остается то что когда рисую отвод, то вместе присоединения воздуховода к магистрали на самой мегистрале вырисовывается переход, даже если отвод по сечению много меньше магистрали. Думаю проблема в настройках....только не знаю где.....Может кто нибудь сталкивался с подобным?

А файл выложить можно? А то ничего не понятно? Как взаимосвязаны "отвод" и "врезка" воздуховода в магистраль?
