Все про MagiCAD (обсуждение) часть I

[Black Phenix]

Здесь ТОЛЬКО ОБСУЖДЕНИЕ ПРОГРАММЫ MagiCAD.
Ознакомительный ролик, который показывает возможности работы программы MagiCAD
http://www.youtube.com/watch?v=NGKF7-WvN3o"

Уважаемые !!!​

При выкладывании своих проектов и прочего - ТВОРЧЕСКОГО ТРУДА - помним, что лучше закрыть от свободного скачивания ( т.е. на хайд - скрытие ссылки на определенное кол-во постов).... как я понял никто ни разу не сталкивался в договоре на проектные работы по поводу неразглашения и возмещения ущерба заказчика по поводу затраченных денюжек на проектные решения....прошу на это ОБРАТИТЬ ВНИМАНИЕ !!!...JiKetch

Внимание: на 2010 автокад ставится MagiCAD 2009.5 и выше (особенности ядра 2010 а-када). Более старшие версии программы не смогут работать в 10 а-каде!!!
Обсуждение программы RIUSKA тут:
https://inoe.name/showthread.php?t=87648
Сами дистрибутивы и прочее ! Тут !
Наработки по работе с программой для начинающих пользователей и инструкции по ней:

Спойлер

Подробная инструкция для установки программы MagiCAD 2008.5 на AutoCAD 2009 смотрим здесь:

Инструкция создания проекта и начало работы в среде программы подробно описано вот тут:

Со временем я буду дополнять эту инструкцию по разделам отопление, вентиляция, расчет теплопотерь помещений.
Полная инструкция к программе на русском языке (для 2007.11 версии, разделы HPV + ROOM) смотрим здесь:

Мой стартовый шаблон для начала работы в магике. Разделы: воздуховоды, трубопроводы и руум. Обратите внимание на выноски трубопроводов: автоматом, в зависимости от типа труб, толщины стены труб, автоматом подбирает и пишет нужный текст:

В воздуховодах и фасонине к ним стерты воздуховоды по умолчанию и вбиты линдбадовские воздуховоды и их фасонина. Также создал пару типов линий в а-каде для схем. В папке "типы линий" в архиве есть моя инструкция для создания своих типов линий с текстом в линии.
Шаблон сделан в магике 2010.11 х64 рус. + а-кад х64 2011 рус + спдс-6. Из а-када сделан экспорт файлов чертежа в одну папку (типы принтеров, типы линий, шрифты и тд. и тп.). В той же папке хранятся и файлы магика.
Для читабельности шрифтов крайне советую поставить спдс не ниже 6 версии. Берем отсюда:

Для тех, у кого проблемы с магиком при включенном динамическом вводе автокада (читать обязательно, при вопросах о том, почему не работают плюсики на открытых концах систем (с помощью которых можно продолжать чертить воздуховоды/трубопроводы дальше), ответов не будет!!!

Господа, НЕ НАДО НИЧЕГО ОТКЛЮЧАТЬ!! Надо только "отредактировать" настройки этих " динамических "привязок" - клацаем правой кнопкой по указанной иконке и...в появившемся окне снимаем "галку" с Enable Pointers Input, давим OK и балдеем от счастья. Всё работает в MagiCAD и в динамике достаточно информации..

ОГРОМНОЕ спасибо за информацию пользователю БОРОДА!!!
При включенном динамическом вводе, при убратии вот этой галочкиплюсик в магике работает.
Файлы для русификации англоязычных программ MagiCAD находятся тут:

Инструкцию по русификации смотрим в инструкции по установке программы MagiCAD (начиная с 9 страницы инструкции).
Инструкция на русском языке по плагину теплых полов UPONOR:

Говорим спасибо Ruslan2s.
Сам плагин берем отсюда:

Видеоинструкции по программе:

Спойлер

Видео уроки по работе с программой: HVAC Design; Electrical Design.

Если мои архивы запаролены, то пароль вот такой:

База данных оборудования для проектов и плагины для программы берем тут: БАЗЫ&ПЛАГИНЫ
Очень удобные в использовании разработки для магика от наших пользователей (честь и хвала им!!!):

Спойлер

Вот еще не плохой плагин RCL, с помощью его можно не только подбирать вентиляционные распределительные устройства но еще и смотреть направленность струи воздуха при заданных параметрах, проверял его лично, понравилось, после выбора и установки решетки с нужным расходом нажимаешь на значок показать диаграмму направленности и на чертеже отображается зона действия струи воздуха. Плагин так же можно скачать на оф. сайте по ссылке:

От себя добавлю, что это плагин привязан только к продукции RCL. На другие ПВУ плагин не реагирует. А жаль...

Здравствуйте. Подредактировал (задал динамику) блокам 3D AutoCAD вентиляторов VESA (ВР-88-77-№2,5, …, ВР-88-77-№8) от Maxim Pronin, автору спасибо, надеюсь, он не обидится за доработку.
Теперь в меню Autocad «Propertis-Custum» можно выбрать положение и угол вентилятора «Л 90, Пр 315, …».
Возможность 3D блока в «гифе».

Архив 915 кБ

P.S. В прошлый раз, в файлах была ошибка, исправил и перезалил.

Начинается сбор готовых проектов, выполненных с помощью программы MagiCAD.
Первый автор, решившийся на сей подвиг - это doktor-5 !! Хочу выразить ему огромную благодарность от лица всех форумчан! :jr: Хочется надеется, что остальные пользователи поддержат сие скромное начинание.

Спойлер

Проект вентиляции шетиэтажного административного корпуса выполненный мной можно скачать здесь:

Проект отопления шестиэтажного административного корпуса (того же объекта, что и проект вентиляции выложенного мной выше, только проект отопления выполнен нашими смежниками) можно скачать здесь:

Проект Противопожарной вентиляции (дымоудаление и подпор) шестиэтажного административного корпуса:

выкладываю проект кондиционирования квартиры

выставляю проект вентиляции автопарковки оффиса, проект частный...мощность вентиляционных систем расчитана на 10-15% меньше нормы( из-за специфики рынка республики Азер-н)

Проект ОВ и ВК частного дома (700м2)

офис, схемы выполнены не по ГОСТу, заказчик одобрил, в экспертизу проект не пойдет.
[HIDE=15]http://rapidshare.com/files/357720541/____.rar[/HIDE]

Сегодня представляю проект ЛПУ, находящийся на экспертизе, был выполнен за 3 месяца, замечания до сих пор устраняются, но для ознакомления с возможностями Маджикада проект более чем хорош.
[HIDE=15]http://narod.ru/disk/19116577000/ЛПУ.rar.html
зеркало
ЛПУ.rar
[/HIDE]

Недавно сделал один обьект на 2000 м2. Что-то типа "Дом быта", только на современный манер. Там есть бильярдная, сауны, кафешка на 48 мест, парикмахерская, стоматология, огромный многофункциональный зал и на мансарде хостел.
Разделы: отопление, вентиляция, тепло и холодоснабжение. Сделано в 2010.11 маджикаде + 2011 автокад + 6 СПДС. Для нормального отображения советую использовать именно эту связку, иначе поплывут шрифты.
Дублирую ссылку в шапку темы.

Пришлось немного отступить от норм - господа архитекторы уж сильно руки выкручивали.
Все печатается из листов, через встроенный принтер ПДФ самого автокада.

Хотите оказать помощь форуму?
жмите
​



[Akmidav]

Re: Все про MagiCAD (обсуждение)

Подскажите пожалуйста как правильно устанавливать виртуальные соединения (система холодоснабжения), английского не знаю учусь методом тыка - имеет значение откуда начинать нумерацию, сделала подача 1 -1 обратка 2-2 и т.д. не считает.

нужно знать какую ошибку выдает при расчете. возможно дело не в виртуальных соединениях.



[vombat_82]

Re: Все про MagiCAD (обсуждение)

http://www.youtube.com/watch?v=J2PP5FMAx2o

Подскажите пожалуйста как правильно устанавливать виртуальные соединения (система холодоснабжения), английского не знаю учусь методом тыка - имеет значение откуда начинать нумерацию, сделала подача 1 -1 обратка 2-2 и т.д. не считает.

Снял коротенькое видео по виртуальных соединениях системы отопления, надеюсь, поможет.



[bratsky]

Re: Все про MagiCAD (обсуждение)

Уважаемый господа! Подскажите пожалуйста,как изобразить манометр после шарового крана. Пока не заморачивался, но столкнулся с проблемой, когда труба 219 в ППУ изоляции, то манометр из базы магика наполовину скрыть в толще изоляции! Фигня какая то! Можно как то это дело исправить, так, чтобы манометр был виден. Через моделлер не получилось исправить. думаю, что руки кривые! подскажите пожалуйста.



[Akmidav]

Re: Все про MagiCAD (обсуждение)

bratsky,
от 219 трубы отвод пятнашкой поднимаешь на нужную высоту и ставишь манометр.



[bratsky]

Re: Все про MagiCAD (обсуждение)

Akmidav cпасибо за ответ! Картинку можешь прислать, как это выглядит,а?



[Stich123]

Re: Все про MagiCAD (обсуждение)

bratsky,
от 219 трубы отвод пятнашкой поднимаешь на нужную высоту и ставишь манометр.

Вроде как оборудование не втыкается в "торец" трубы?

Тут либо отредактировать манометр в моделлере. Либо вывести трубу, поставить заглушку и вставить 3D блок манометра (либо нарисовать самому, либо скачать в интернете)



[Akmidav]

Re: Все про MagiCAD (обсуждение)

bratsky,

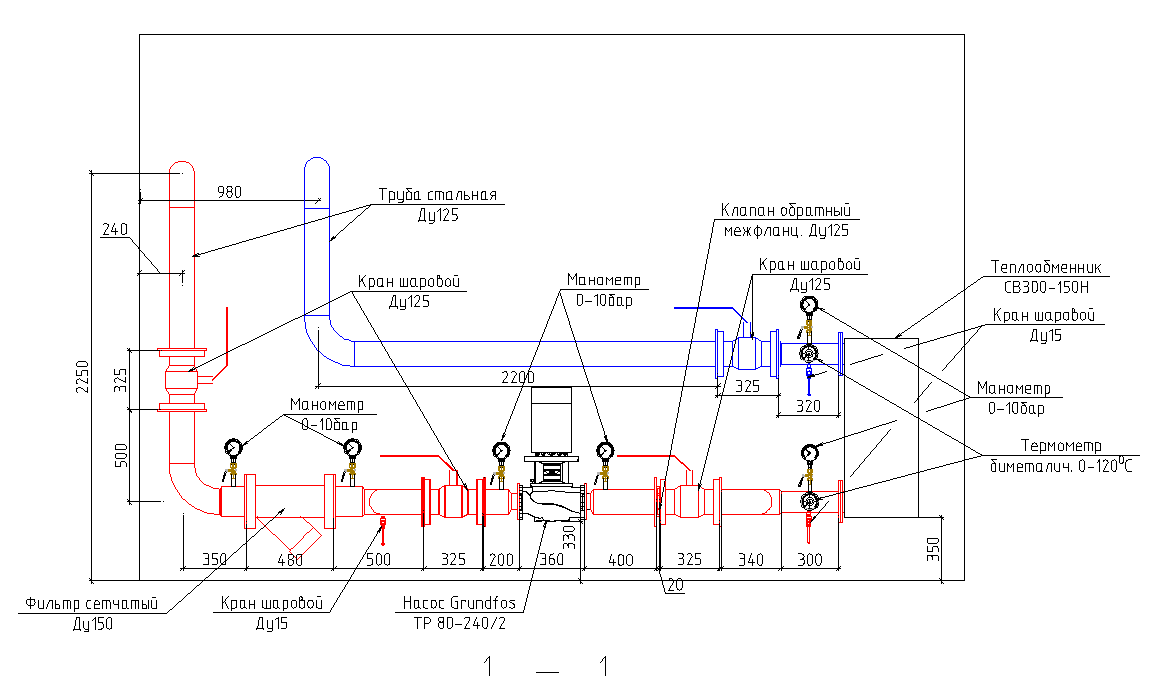

один из вариантов как это выглядит. позиция 1.22.1



[bratsky]

Re: Все про MagiCAD (обсуждение)

Akmidav, собственно так и думал. Если в моделлере не получается изменить толщину манометра, то буду рисовать так, как ты показал на картинке, спасибо!



[bratsky]

Re: Все про MagiCAD (обсуждение)

Уважаемые коллеги! Проблема следующая - при переходе с 400х600 на 600х400 не чертится переход, а "тупо врезка" с прямыми углами! Как бороться, что бы получился плавный переход? В настройках всё выставлено "для плавного перехода"



[vombat_82]

Re: Все про MagiCAD (обсуждение)

Уважаемые коллеги! Проблема следующая - при переходе с 400х600 на 600х400 не чертится переход, а "тупо врезка" с прямыми углами! Как бороться, что бы получился плавный переход? В настройках всё выставлено "для плавного перехода"

Попробуйте через свойства поменять длину перехода



[doktor-5]

Re: Все про MagiCAD (обсуждение)

Akmidav, собственно так и думал. Если в моделлере не получается изменить толщину манометра, то буду рисовать так, как ты показал на картинке, спасибо!

Я тоже вставляю блоком, вставляю с привязкой в центр конца трубопровода.......



[Akmidav]

Re: Все про MagiCAD (обсуждение)

Я тоже вставляю блоком, вставляю с привязкой в центр конца трубопровода.......

пробовал подгружать трехмерные модели(блоки) элементы которых нет в магике (регуляторы перепада давления, манометры, термометры), получается очень тяжелый файл



[bratsky]

Re: Все про MagiCAD (обсуждение)

doktor-5 красиво смотриться картинка. А опорные конструкции как изображаются в магикаде?



[Борода]

Re: Все про MagiCAD (обсуждение)

doktor-5 красиво смотриться картинка. А опорные конструкции как изображаются в магикаде?

А никак, не изображаются - нет таких в базах... Это из области металлоконструкций, а таких там нет...

Добавлено через 4 минуты

пробовал подгружать трехмерные модели(блоки) элементы которых нет в магике (регуляторы перепада давления, манометры, термометры), получается очень тяжелый файл

Так и должно быть - вы не пробовали брать их у Thermoros'a; всё красиво, но "вес" файлов.. зашкаливает. В MagiCAD представление оборудование идет в виде "наружного контура", а в остальных прогах - это твердотельная модель - внешний вид - конфетка, а "вес"...



[bratsky]

Re: Все про MagiCAD (обсуждение)

По блоку понятно. А как заставить блок "считаться", ну что бы он "считался" в спецификации Magicada? В ИТП до 120 манометров получается...



[Борода]

Re: Все про MagiCAD (обсуждение)

По блоку понятно. А как заставить блок "считаться", ну что бы он "считался" в спецификации Magicada? В ИТП до 120 манометров получается...

У MagiCAD есть такая функция: Set MagiCAD Data to AutoCAD Objects.... дальше, надеюсь, понятно...



[bratsky]

Re: Все про MagiCAD (обсуждение)

У MagiCAD есть такая функция: Set MagiCAD Data to AutoCAD Objects.... дальше, надеюсь, понятно...

Стыдно не стыдно а, это где?:bk:

Добавлено через 29 минут

Посоветовали вчера по поводу манометров. Вот как выглядят узлы обвязки вент.установок



[Борода]

Re: Все про MagiCAD (обсуждение)

Стыдно не стыдно а, это где?

последняя кнопка на панели редактирования HP&V

А чаво, это, у тебя 3-хходовой без привода?



[bratsky]

Re: Все про MagiCAD (обсуждение)

последняя кнопка на панели редактирования HP&V

А чаво, это, у тебя 3-хходовой без привода?

Так чаго "накопал" в базах, то и это....благо приточек всего три штучки, так что в спецификации ручками привода "дорисую"



[Борода]

Re: Все про MagiCAD (обсуждение)

Так чаго "накопал" в базах, то и это....благо приточек всего три штучки, так что в спецификации ручками привода "дорисую"

Плохо "копал" - смотри базу Honeywell..... и "дорисовывать" не надо....
