Все про MagiCAD (обсуждение) часть I

[Black Phenix]

Здесь ТОЛЬКО ОБСУЖДЕНИЕ ПРОГРАММЫ MagiCAD.
Ознакомительный ролик, который показывает возможности работы программы MagiCAD
http://www.youtube.com/watch?v=NGKF7-WvN3o"

Уважаемые !!!​

При выкладывании своих проектов и прочего - ТВОРЧЕСКОГО ТРУДА - помним, что лучше закрыть от свободного скачивания ( т.е. на хайд - скрытие ссылки на определенное кол-во постов).... как я понял никто ни разу не сталкивался в договоре на проектные работы по поводу неразглашения и возмещения ущерба заказчика по поводу затраченных денюжек на проектные решения....прошу на это ОБРАТИТЬ ВНИМАНИЕ !!!...JiKetch

Внимание: на 2010 автокад ставится MagiCAD 2009.5 и выше (особенности ядра 2010 а-када). Более старшие версии программы не смогут работать в 10 а-каде!!!
Обсуждение программы RIUSKA тут:
https://inoe.name/showthread.php?t=87648
Сами дистрибутивы и прочее ! Тут !
Наработки по работе с программой для начинающих пользователей и инструкции по ней:

Спойлер

Подробная инструкция для установки программы MagiCAD 2008.5 на AutoCAD 2009 смотрим здесь:

Инструкция создания проекта и начало работы в среде программы подробно описано вот тут:

Со временем я буду дополнять эту инструкцию по разделам отопление, вентиляция, расчет теплопотерь помещений.
Полная инструкция к программе на русском языке (для 2007.11 версии, разделы HPV + ROOM) смотрим здесь:

Мой стартовый шаблон для начала работы в магике. Разделы: воздуховоды, трубопроводы и руум. Обратите внимание на выноски трубопроводов: автоматом, в зависимости от типа труб, толщины стены труб, автоматом подбирает и пишет нужный текст:

В воздуховодах и фасонине к ним стерты воздуховоды по умолчанию и вбиты линдбадовские воздуховоды и их фасонина. Также создал пару типов линий в а-каде для схем. В папке "типы линий" в архиве есть моя инструкция для создания своих типов линий с текстом в линии.
Шаблон сделан в магике 2010.11 х64 рус. + а-кад х64 2011 рус + спдс-6. Из а-када сделан экспорт файлов чертежа в одну папку (типы принтеров, типы линий, шрифты и тд. и тп.). В той же папке хранятся и файлы магика.
Для читабельности шрифтов крайне советую поставить спдс не ниже 6 версии. Берем отсюда:

Для тех, у кого проблемы с магиком при включенном динамическом вводе автокада (читать обязательно, при вопросах о том, почему не работают плюсики на открытых концах систем (с помощью которых можно продолжать чертить воздуховоды/трубопроводы дальше), ответов не будет!!!

Господа, НЕ НАДО НИЧЕГО ОТКЛЮЧАТЬ!! Надо только "отредактировать" настройки этих " динамических "привязок" - клацаем правой кнопкой по указанной иконке и...в появившемся окне снимаем "галку" с Enable Pointers Input, давим OK и балдеем от счастья. Всё работает в MagiCAD и в динамике достаточно информации..

ОГРОМНОЕ спасибо за информацию пользователю БОРОДА!!!
При включенном динамическом вводе, при убратии вот этой галочкиплюсик в магике работает.
Файлы для русификации англоязычных программ MagiCAD находятся тут:

Инструкцию по русификации смотрим в инструкции по установке программы MagiCAD (начиная с 9 страницы инструкции).
Инструкция на русском языке по плагину теплых полов UPONOR:

Говорим спасибо Ruslan2s.
Сам плагин берем отсюда:

Видеоинструкции по программе:

Спойлер

Видео уроки по работе с программой: HVAC Design; Electrical Design.

Если мои архивы запаролены, то пароль вот такой:

База данных оборудования для проектов и плагины для программы берем тут: БАЗЫ&ПЛАГИНЫ
Очень удобные в использовании разработки для магика от наших пользователей (честь и хвала им!!!):

Спойлер

Вот еще не плохой плагин RCL, с помощью его можно не только подбирать вентиляционные распределительные устройства но еще и смотреть направленность струи воздуха при заданных параметрах, проверял его лично, понравилось, после выбора и установки решетки с нужным расходом нажимаешь на значок показать диаграмму направленности и на чертеже отображается зона действия струи воздуха. Плагин так же можно скачать на оф. сайте по ссылке:

От себя добавлю, что это плагин привязан только к продукции RCL. На другие ПВУ плагин не реагирует. А жаль...

Здравствуйте. Подредактировал (задал динамику) блокам 3D AutoCAD вентиляторов VESA (ВР-88-77-№2,5, …, ВР-88-77-№8) от Maxim Pronin, автору спасибо, надеюсь, он не обидится за доработку.
Теперь в меню Autocad «Propertis-Custum» можно выбрать положение и угол вентилятора «Л 90, Пр 315, …».
Возможность 3D блока в «гифе».

Архив 915 кБ

P.S. В прошлый раз, в файлах была ошибка, исправил и перезалил.

Начинается сбор готовых проектов, выполненных с помощью программы MagiCAD.
Первый автор, решившийся на сей подвиг - это doktor-5 !! Хочу выразить ему огромную благодарность от лица всех форумчан! :jr: Хочется надеется, что остальные пользователи поддержат сие скромное начинание.

Спойлер

Проект вентиляции шетиэтажного административного корпуса выполненный мной можно скачать здесь:

Проект отопления шестиэтажного административного корпуса (того же объекта, что и проект вентиляции выложенного мной выше, только проект отопления выполнен нашими смежниками) можно скачать здесь:

Проект Противопожарной вентиляции (дымоудаление и подпор) шестиэтажного административного корпуса:

выкладываю проект кондиционирования квартиры

выставляю проект вентиляции автопарковки оффиса, проект частный...мощность вентиляционных систем расчитана на 10-15% меньше нормы( из-за специфики рынка республики Азер-н)

Проект ОВ и ВК частного дома (700м2)

офис, схемы выполнены не по ГОСТу, заказчик одобрил, в экспертизу проект не пойдет.
[HIDE=15]http://rapidshare.com/files/357720541/____.rar[/HIDE]

Сегодня представляю проект ЛПУ, находящийся на экспертизе, был выполнен за 3 месяца, замечания до сих пор устраняются, но для ознакомления с возможностями Маджикада проект более чем хорош.
[HIDE=15]http://narod.ru/disk/19116577000/ЛПУ.rar.html
зеркало
ЛПУ.rar
[/HIDE]

Недавно сделал один обьект на 2000 м2. Что-то типа "Дом быта", только на современный манер. Там есть бильярдная, сауны, кафешка на 48 мест, парикмахерская, стоматология, огромный многофункциональный зал и на мансарде хостел.
Разделы: отопление, вентиляция, тепло и холодоснабжение. Сделано в 2010.11 маджикаде + 2011 автокад + 6 СПДС. Для нормального отображения советую использовать именно эту связку, иначе поплывут шрифты.
Дублирую ссылку в шапку темы.

Пришлось немного отступить от норм - господа архитекторы уж сильно руки выкручивали.
Все печатается из листов, через встроенный принтер ПДФ самого автокада.

Хотите оказать помощь форуму?
жмите
​



[Lev]

Re: Все про MagiCAD (обсуждение)

вот я не понимаю:что даёт вам показ фланцев-понты лишние?по мне-лишь бы правильно всё было



[slnt]

Re: Все про MagiCAD (обсуждение)

Magicad рисует фланцы на воздуховодах серии «Lindab». Правда только в начале и конце воздуховода и на фасонных элементах

Я добавлял из последних баз lindab'a все фасонные элементы и воздуховоды в используемые в проекте серии воздуховодов, но фланцы все равно не отображаются.



[vombat_82]

Re: Все про MagiCAD (обсуждение)

Я добавлял из последних баз lindab'a все фасонные элементы и воздуховоды в используемые в проекте серии воздуховодов, но фланцы все равно не отображаются.

Странно, у меня все нормально:


какая у Вас версия Magicad?

Да, к стати, прочитал на другом форуме, если добавить к своей серии воздуховодов компонент «воздуховод LKR», то фланцы появляться в данной серии прямоугольных воздуховодов.



[slnt]

Re: Все про MagiCAD (обсуждение)

А где этот компонент добавлять?

Компонент добавляется при создании новой серии воздухавода или редактировании старой, в правой части окна, где выбираются типы фасонных элементов



[vombat_82]

Re: Все про MagiCAD (обсуждение)

А где этот компонент добавлять?

В архиве видео по добавлению фланца



[slnt]

Re: Все про MagiCAD (обсуждение)

В архиве видео по добавлению фланца

Все делаю как показано в видео ролике, но фланцев нет. Версия magicad 2010.11.

Прилогаю пример файла.



[vombat_82]

Re: Все про MagiCAD (обсуждение)

Все делаю как показано в видео ролике, но фланцев нет. Версия magicad 2010.11.

Прилогаю пример файла.

http://depositfiles.com/files/boss34eak

Настройки видового экрана -> показать аксессуары соединения



[slnt]

Re: Все про MagiCAD (обсуждение)

Ну вот, теперь все понятно, а то у меня уже комплекс неполноценности начал развиваться. Спасибо.



[Lev]

Re: Все про MagiCAD (обсуждение)

файл autocad не откывается-пересохраните в 2008 версию плз



[vombat_82]

Re: Все про MagiCAD (обсуждение)

Форумчане, подскажите как изменить длину перехода в магикад 2010.11. Чере меню изменение свойств->Длина прехода, не хочет меняться.
По ссылке пример файла пример

У Вас решётка напрямую подсоединена к переходу. Попробуйте сначала нанести решётку + прямой участок воздуховода (посадочный размер 100-150 мм), а уже потом подсоединить в круглому воздуховоду. В таком случае Вы сможете изменить длину перехода.



[JiKetch]

Re: Все про MagiCAD (обсуждение)

ВНИМАНИЕ ВСЕМ !​

установка пакетов MSI - новый стандарт МС 2010.11 для висты (сетевая версия...для тех кто в теме...) устанавливается только с командной строки (кто понимает)....и проблема в том что виста незамечает установленные нет фреймворк....пока НОСОМ не ткнешь.....

диск:/msiexec /а MagiCAD_2010.11_for_AutoCAD_x64.msi к примеру....


проверено.... отдельное спасибо команде тестеров....скажем сетевой работе в МС - ДА !

п.с. прошу принять к сведению......можно еще использовать ключ /i для тех у кого "права маленько неправлены" в висте...

п.с.с. сетвое и прочее....по поводу МС...ссылки на тему в ШАПКЕ.....



[JiKetch]

Re: Все про MagiCAD (обсуждение)

Настройка када и магикада для сетевой работы​

если чтото неправильно прошу поправить !

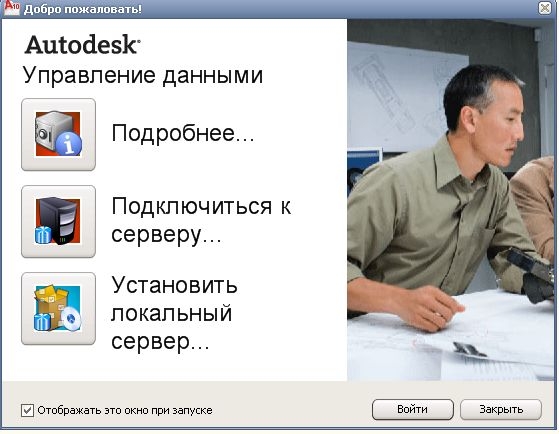

савим локальный сервер с настройками там определяемся что и где и как лежать будет !

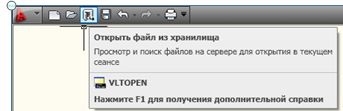

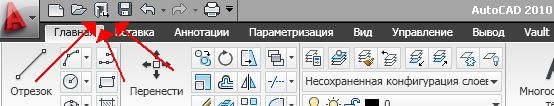

а сам он вот здесь лежит данное
или

и работаешь с одной папкой проекта и гиперссылками одновременно хоть ч/з инет, я для этого купил "твердый" винт с прямым доступом и все на нем у меня храниться, красота....самое главное в проекте надо будет отдельно сделать папку с шрифтами гостами и прочим - чтоб путаницы небыло...т.к. сам автокад иногда теряет и шрифты и линии ввиду того что версии у всех разные и системы тоже....а так повторюсь очень удобно !!! когда допустим 1-ТМ-щик 1-Электрик 1 автоматчик и 1-ОВ-шник в реальном времени делают один проект....быстрее в разы т.к. время а пересылку и согласование отдельных листов ненадо !



[Black Phenix]

Re: Все про MagiCAD (обсуждение)

Сегодня просто день для открытий.
Я смог для себя наконец-то понять, как магик чертит круглые отводы с сегментами. Оказывается такие отводы - не во всех сериях воздуховодов и даже не во всех диаметрах воздуховодов.
Воздуховоды серии Lindab круглого сечения, и то, только начиная с определенного значения:

Как видно, такие отводы с сегментами можно делать только определенного диаметра. Когда в этой серии воздуховодов создаешь воздуховоды с другими диаметрами, то отводы чертятся уже без сегментов. Вот чертеж в 2-де:

и 3 де:

Вывод: если хотите черчения отводов по ГОСТу - смиритесь с теми размерами, которые есть. Я посидел и подумал - что в такие узкие рамки мои проекты не пройдут и буду чертить, как раньше. Но вот с эстетикой не поспоришь - верно?



[Stich123]

Re: Все про MagiCAD (обсуждение)

Воздуховоды серии Lindab круглого сечения, и то, только начиная с определенного значения:
http://image.kandos.org/share-0EC3_4D8B2CD5.html
http://image.kandos.org/share-4C25_4D8B2CD5.html
Вывод: если хотите черчения отводов по ГОСТу - смиритесь с теми размерами, которые есть. Я посидел и подумал - что в такие узкие рамки мои проекты не пройдут и буду чертить, как раньше. Но вот с эстетикой не поспоришь - верно?

Эстетика - дело вкуса. А при использовании линдабовской базы будет максимальное приближение реалии, т.к. они действительно выпускают сегментные отводы начиная с 250 диаметра. Все что меньше придется покупать у другого производителя



[iferija]

Re: Все про MagiCAD (обсуждение)

Подскажите, надо доделать проект сделанный в Magicad 2009.11 у меня стоит 2010.11 - проект открывается но редактируется, а другие проекты сделанные в более ранних версиях редактируются. В чем проблема и можно что то сделать.



[Wizlock]

Re: Все про MagiCAD (обсуждение)

Если не редактируется значит отсутствуют файлы проекта, попробуйте команду magirestoreprj если даст ошибку - не судьба.



[NikAlex]

Re: Все про MagiCAD (обсуждение)

Люди добрые подскажите ! ставлю Magicad 2009.11 на 11автокад и пишет ошибку про систему! что делать? кто нибудь сталкивался с этим?

Ну видимо инсталятор который пытаетесь запустить не для той системы которая у Вас
См. x86 или x64
Удачи!



[slnt]

Re: Все про MagiCAD (обсуждение)

Добрый день коллеги.
Также хотел спросить есть ли в базах Magicad автоматические воздухоотводчики?И если есть, то в каком разделе их искать, все перерыл.

Воздухоотводчики в раделе Прочее оборудование, смотрите бызы Beulco Armatur - "NONAIR-G"



[iferija]

Re: Все про MagiCAD (обсуждение)

Подскажите пожалуйста как правильно устанавливать виртуальные соединения (система холодоснабжения), английского не знаю учусь методом тыка - имеет значение откуда начинать нумерацию, сделала подача 1 -1 обратка 2-2 и т.д. не считает.



[serka]

Re: Все про MagiCAD (обсуждение)

Не имеет значения откуда начинается нумерация, как правило номер виртуального соединения задается программой автоматический. Удачи.
