Все про MagiCAD (обсуждение) часть I

[Black Phenix]

Здесь ТОЛЬКО ОБСУЖДЕНИЕ ПРОГРАММЫ MagiCAD.
Ознакомительный ролик, который показывает возможности работы программы MagiCAD
http://www.youtube.com/watch?v=NGKF7-WvN3o"

Уважаемые !!!​

При выкладывании своих проектов и прочего - ТВОРЧЕСКОГО ТРУДА - помним, что лучше закрыть от свободного скачивания ( т.е. на хайд - скрытие ссылки на определенное кол-во постов).... как я понял никто ни разу не сталкивался в договоре на проектные работы по поводу неразглашения и возмещения ущерба заказчика по поводу затраченных денюжек на проектные решения....прошу на это ОБРАТИТЬ ВНИМАНИЕ !!!...JiKetch

Внимание: на 2010 автокад ставится MagiCAD 2009.5 и выше (особенности ядра 2010 а-када). Более старшие версии программы не смогут работать в 10 а-каде!!!
Обсуждение программы RIUSKA тут:
https://inoe.name/showthread.php?t=87648
Сами дистрибутивы и прочее ! Тут !
Наработки по работе с программой для начинающих пользователей и инструкции по ней:

Спойлер

Подробная инструкция для установки программы MagiCAD 2008.5 на AutoCAD 2009 смотрим здесь:

Инструкция создания проекта и начало работы в среде программы подробно описано вот тут:

Со временем я буду дополнять эту инструкцию по разделам отопление, вентиляция, расчет теплопотерь помещений.
Полная инструкция к программе на русском языке (для 2007.11 версии, разделы HPV + ROOM) смотрим здесь:

Мой стартовый шаблон для начала работы в магике. Разделы: воздуховоды, трубопроводы и руум. Обратите внимание на выноски трубопроводов: автоматом, в зависимости от типа труб, толщины стены труб, автоматом подбирает и пишет нужный текст:

В воздуховодах и фасонине к ним стерты воздуховоды по умолчанию и вбиты линдбадовские воздуховоды и их фасонина. Также создал пару типов линий в а-каде для схем. В папке "типы линий" в архиве есть моя инструкция для создания своих типов линий с текстом в линии.
Шаблон сделан в магике 2010.11 х64 рус. + а-кад х64 2011 рус + спдс-6. Из а-када сделан экспорт файлов чертежа в одну папку (типы принтеров, типы линий, шрифты и тд. и тп.). В той же папке хранятся и файлы магика.
Для читабельности шрифтов крайне советую поставить спдс не ниже 6 версии. Берем отсюда:

Для тех, у кого проблемы с магиком при включенном динамическом вводе автокада (читать обязательно, при вопросах о том, почему не работают плюсики на открытых концах систем (с помощью которых можно продолжать чертить воздуховоды/трубопроводы дальше), ответов не будет!!!

Господа, НЕ НАДО НИЧЕГО ОТКЛЮЧАТЬ!! Надо только "отредактировать" настройки этих " динамических "привязок" - клацаем правой кнопкой по указанной иконке и...в появившемся окне снимаем "галку" с Enable Pointers Input, давим OK и балдеем от счастья. Всё работает в MagiCAD и в динамике достаточно информации..

ОГРОМНОЕ спасибо за информацию пользователю БОРОДА!!!
При включенном динамическом вводе, при убратии вот этой галочкиплюсик в магике работает.
Файлы для русификации англоязычных программ MagiCAD находятся тут:

Инструкцию по русификации смотрим в инструкции по установке программы MagiCAD (начиная с 9 страницы инструкции).
Инструкция на русском языке по плагину теплых полов UPONOR:

Говорим спасибо Ruslan2s.
Сам плагин берем отсюда:

Видеоинструкции по программе:

Спойлер

Видео уроки по работе с программой: HVAC Design; Electrical Design.

Если мои архивы запаролены, то пароль вот такой:

База данных оборудования для проектов и плагины для программы берем тут: БАЗЫ&ПЛАГИНЫ
Очень удобные в использовании разработки для магика от наших пользователей (честь и хвала им!!!):

Спойлер

Вот еще не плохой плагин RCL, с помощью его можно не только подбирать вентиляционные распределительные устройства но еще и смотреть направленность струи воздуха при заданных параметрах, проверял его лично, понравилось, после выбора и установки решетки с нужным расходом нажимаешь на значок показать диаграмму направленности и на чертеже отображается зона действия струи воздуха. Плагин так же можно скачать на оф. сайте по ссылке:

От себя добавлю, что это плагин привязан только к продукции RCL. На другие ПВУ плагин не реагирует. А жаль...

Здравствуйте. Подредактировал (задал динамику) блокам 3D AutoCAD вентиляторов VESA (ВР-88-77-№2,5, …, ВР-88-77-№8) от Maxim Pronin, автору спасибо, надеюсь, он не обидится за доработку.
Теперь в меню Autocad «Propertis-Custum» можно выбрать положение и угол вентилятора «Л 90, Пр 315, …».
Возможность 3D блока в «гифе».

Архив 915 кБ

P.S. В прошлый раз, в файлах была ошибка, исправил и перезалил.

Начинается сбор готовых проектов, выполненных с помощью программы MagiCAD.
Первый автор, решившийся на сей подвиг - это doktor-5 !! Хочу выразить ему огромную благодарность от лица всех форумчан! :jr: Хочется надеется, что остальные пользователи поддержат сие скромное начинание.

Спойлер

Проект вентиляции шетиэтажного административного корпуса выполненный мной можно скачать здесь:

Проект отопления шестиэтажного административного корпуса (того же объекта, что и проект вентиляции выложенного мной выше, только проект отопления выполнен нашими смежниками) можно скачать здесь:

Проект Противопожарной вентиляции (дымоудаление и подпор) шестиэтажного административного корпуса:

выкладываю проект кондиционирования квартиры

выставляю проект вентиляции автопарковки оффиса, проект частный...мощность вентиляционных систем расчитана на 10-15% меньше нормы( из-за специфики рынка республики Азер-н)

Проект ОВ и ВК частного дома (700м2)

офис, схемы выполнены не по ГОСТу, заказчик одобрил, в экспертизу проект не пойдет.
[HIDE=15]http://rapidshare.com/files/357720541/____.rar[/HIDE]

Сегодня представляю проект ЛПУ, находящийся на экспертизе, был выполнен за 3 месяца, замечания до сих пор устраняются, но для ознакомления с возможностями Маджикада проект более чем хорош.
[HIDE=15]http://narod.ru/disk/19116577000/ЛПУ.rar.html
зеркало
ЛПУ.rar
[/HIDE]

Недавно сделал один обьект на 2000 м2. Что-то типа "Дом быта", только на современный манер. Там есть бильярдная, сауны, кафешка на 48 мест, парикмахерская, стоматология, огромный многофункциональный зал и на мансарде хостел.
Разделы: отопление, вентиляция, тепло и холодоснабжение. Сделано в 2010.11 маджикаде + 2011 автокад + 6 СПДС. Для нормального отображения советую использовать именно эту связку, иначе поплывут шрифты.
Дублирую ссылку в шапку темы.

Пришлось немного отступить от норм - господа архитекторы уж сильно руки выкручивали.
Все печатается из листов, через встроенный принтер ПДФ самого автокада.

Хотите оказать помощь форуму?
жмите
​



[alexius_sev]

Re: Все про MagiCAD (обсуждение)

Здравствуйте, не подскажите? Сделал проект котельной в Магике. Получилась сложная система трубопроводов. Модель котельной делал на "одном этаже".
Как можно сделать два плана котельной но на разных высотах? С помощью разрезов? или есть другой способ, конечно хотелось бы динамических изменений при изменении трассировки труб на разрезах, это возможно, и если да, то как это сделать?



[Heating]

Re: Все про MagiCAD (обсуждение)

Думаю врядли кто согласится интелектуальная собственость как никак)))

Да ладно! Штамп потри и никакой собственности интеллектуальной! Выкладывают же люди! И со штампами и без!



[Alex_77]

Re: Все про MagiCAD (обсуждение)

Да ладно! Штамп потри и никакой собственности интеллектуальной! Выкладывают же люди! И со штампами и без!

Я бы выложил, но нач. запретил, вдруг на зака напоремся, авторитет как никак.



[JiKetch]

Re: Все про MagiCAD (обсуждение)

Люди подскажите, пришлось вручную удалять Магик 2008.11 SP-1.

как делалось после неудачных откатов, эксперементов с защитой и прочих с магикадом

0. Сносим емуль или вытаскиваем оригинальный ключ
1.Сносим драйвера защиты ч/з перезагрузку
2.Чистим реестр спец. прогой для удаления сантинела для 32 и 64 они разные
3.Удаляем СП1 ч/з установка/удаление программ
4. Удаляем сам магикад ч/з установка/удаление программ

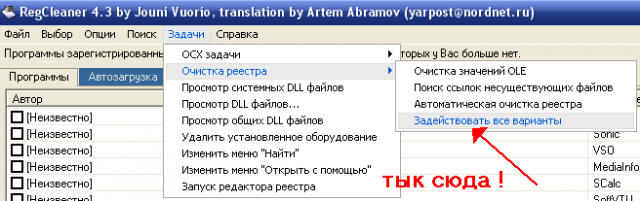

5.Чистим прогой "RegCleaner" весь реестр - привязки по файлам и расширениям, зависимости к базе чертежей ( незабываем что автокад и магикад к каждому файлу прикрепляет метку - с какими модулями и линиями и принтерами последний работал и прочее), пустые ссылки на оборудование - не забываем что ключ или емуль по ЮСБ портам - динамично определяются - это важно !

6. Перезагружаемся
и вуаля у нас НИКОГДА МАГИКАД не был установлен....

в Вашем случае это еще цветочки.......у меня вообще был отказ системы на установку ЛЮБОГО ОБОРУДОВАНИЯ и ДРАЙВЕРОВ вплоть до экрана сметри....пришлось систему переустанавливать и форматировать винт....

п.с. если надо то выложу и п.2 и п.5



[doktor-5]

Re: Все про MagiCAD (обсуждение)

Думаю врядли кто согласится интелектуальная собственость как никак))) А если и выложит кто-нить, то что-нибудь простенькое и не глобальное так же как и у других.

Да какая может быть здесь интеллектуальная собственность? Со мной наверное может согласится любой специалист в области MagiCAD, ведь с того проекта который можно выложить ничего взять нельзя, ведь создать проект намного проще чем его переделать под себя, в MagiCAD одна из самых трудоемких работ это создать и настроить файл проекта в котором нужно вбить все нужные параметры и оборудование которое будешь применять в своем проекте, а что то переделать в другом проекте это двойная работа, и не один уважающий себя специалист такой ерундой заниматся не будет!



[Alex_77]

Re: Все про MagiCAD (обсуждение)

перезалей архив - не качается

перезалил

http://rapidshare.com/files/253762061/12.7z.html



[Black Phenix]

Re: Все про MagiCAD (обсуждение)

Подскажите, где можно получить пароль от архива с инструкцией по установке?

Если есть пароль, то он: www.inoe.name



[strahser]

Re: Ответ: Все про MagiCAD (обсуждение)

На трубу не нашел возможности ставить flownode с нагрузкой (только для соединения с другими flownode). Радиаторы с нагрузкой тоже вряд ли потянут. Трудно найти радиаторы на нагрузки, порядка нескольких МВт...

Вот за это спасибо. Способ, наверное, действенный. Никогда не пользовался (не знал как его применить, т.к. в ранних версиях AutoCAD не работал).

Я считаю именно, что котельные нужно проектировать в 3D, т.к. все хитросплетения трубопроводов различных систем сложно отрисовывать в плоскости, и приходится мысленно прослеживать все пересечения, а это - "человеческий фактор". Поэтому решил попробовать проектировать в MagiCAD, думал, он мне еще и потери выдаст. Наверное, ошибся...

Магик может посчитать и давление и расход и все остальное пользуйся виртульными притоками, но для компановки оборудования он не подходит, им хорошо делать магистральные трассы стади П.



[Cader]

Re: Все про MagiCAD (обсуждение)

При создания "типа воздуховодов", есть поле с "компонентами", эти "компоненты" содержаться в некоторыз базах.
Вопрос как создать свои "компоненты" воздуховодов в "MagiCAD Product Modeller".
И второй вопрос как создать компонент с полем ID заполненном русскими символами в "MagiCAD Product Modeller" версии 2008.5 SR1.



[GJYXBR]

Re: Все про MagiCAD (обсуждение)

при установке маджикада 2008.5 на автокад 2009 не появляется папка маджикад в ALL User A/D, отсутствует папка support:jq:

Добавлено через 2 минуты

как правильно установить мэджикад на автокад 2009



[doktor-5]

Re: Все про MagiCAD (обсуждение)

Проект вентиляции шетиэтажного административного корпуса выполненный мной можно скачать здесь:

или здесь:



[Black Phenix]

Re: Все про MagiCAD (обсуждение)

Проект вентиляции шетиэтажного административного корпуса выполненный мной можно скачать здесь

Перезалей пожалуйста, чето рапида не хочет находить файл...

при установке маджикада 2008.5 на автокад 2009 не появляется папка маджикад в ALL User A/D, отсутствует папка support

Папка Support есть в шапке темы, в абзаце по русификации англоязычных программ маджикада

как правильно установить мэджикад на автокад 2009

Там же есть и инструкция...как устанавливать... Внимательней надо быть...



[An30]

Re: Все про MagiCAD (обсуждение)

А подскажите пожалста, в маджике 2008 выполняется контроль пересечений воздуховодов? а то у меня что-то в предыдущих версиях он не работал?



[Cader]

Re: Все про MagiCAD (обсуждение)

А подскажите пожалста, в маджике 2008 выполняется контроль пересечений воздуховодов? а то у меня что-то в предыдущих версиях он не работал?

да, 2008 выполняет контроль пересечений воздуховодов, хотя у меня все предидущие версии тоже выполняли.

Кстати 2008 MagiCAD выполняет еще и отверстия в стенах (AutoCAD Architecture)



[strahser]

Re: Все про MagiCAD (обсуждение)

Уважаемые коллеги, если из всего проекта MagiCAD room имеется только один файл базы данных здания (*.MRD) можно ли из него вытащить помещения на чертеж, (чтоб со стенами, окнами параметрами) и как это сделать?

вряд ли получится. Можно наоборот имея не взорваную модель магикада привязать какую либо базу (сделаную к другому проекту) и смотреть например свойства объектов, делать расчеты. Наоборот не получится.



[Alex_77]

Re: Все про MagiCAD (обсуждение)

Кто нибудь видел в природе portable версию AutoCAD+MagiCAD?



[Cader]

Re: Все про MagiCAD (обсуждение)

Как зайти в настройки видового экрана?

Команда _MAGIVPO



[ruslan2s]

Re: Все про MagiCAD (обсуждение)

Здравствуйте! Подскажите ,пожалуйста,как заносить данные из магикада в программу MagiSPEC...создаю спецификацию в магикаде,копирую в буфер,открываю MagiSPEC,пытаюсь вставить данные туда из буфера,на что мне выходит:должно быть магикад,а не магикадhpv....если кто знает,прошу описать как действовать в таком случае...Если повторяюсь,прошу прощения.

весия MagiSPEC должна соответсвовать версии магикада.....
сообщи версию магикада и MagiSPEC

2Black Phenix

если можно выложите проект doktor-5 (респект ему за проект)в шапку форума (или создать ветку с готовыми проектами)



[doktor-5]

Re: Все про MagiCAD (обсуждение)

Здравствуйте! Подскажите ,пожалуйста,как заносить данные из магикада в программу MagiSPEC...создаю спецификацию в магикаде,копирую в буфер,открываю MagiSPEC,пытаюсь вставить данные туда из буфера,на что мне выходит:должно быть магикад,а не магикадhpv....если кто знает,прошу описать как действовать в таком случае...Если повторяюсь,прошу прощения.

Для создания спецификации в MagiSPEC нужно маджик переключать на англиский язык, я так и делаю, хорошо что в версии 2008.11 это можно сделать оперативно переключится с русского на английский.

Добавлено через 4 минуты

Проект отопления шестиэтажного административного корпуса (того же объекта, что и проект вентиляции выложенного мной выше, только проект отопления выполнен нашими смежниками) можно скачать здесь:

или здесь



[vishok]

Re: Все про MagiCAD (обсуждение)

весия MagiSPEC должна соответсвовать версии магикада.....
сообщи версию магикада и MagiSPEC

ruslan2s версия магикада 2008.5, MagiSPEC-1.0

Для создания спецификации в MagiSPEC нужно маджик переключать на англиский язык, я так и делаю, хорошо что в версии 2008.11 это можно сделать оперативно переключится с русского на английский.

doktor-5 подскажите,плиз,а как переключать версию 2008.5 на английский и обратно на русский?если это вообще можно сделать и не помешает дальнейшей работе...​
