Все про MagiCAD (обсуждение) часть I

[Black Phenix]

Здесь ТОЛЬКО ОБСУЖДЕНИЕ ПРОГРАММЫ MagiCAD.
Ознакомительный ролик, который показывает возможности работы программы MagiCAD
http://www.youtube.com/watch?v=NGKF7-WvN3o"

Уважаемые !!!​

При выкладывании своих проектов и прочего - ТВОРЧЕСКОГО ТРУДА - помним, что лучше закрыть от свободного скачивания ( т.е. на хайд - скрытие ссылки на определенное кол-во постов).... как я понял никто ни разу не сталкивался в договоре на проектные работы по поводу неразглашения и возмещения ущерба заказчика по поводу затраченных денюжек на проектные решения....прошу на это ОБРАТИТЬ ВНИМАНИЕ !!!...JiKetch

Внимание: на 2010 автокад ставится MagiCAD 2009.5 и выше (особенности ядра 2010 а-када). Более старшие версии программы не смогут работать в 10 а-каде!!!
Обсуждение программы RIUSKA тут:
https://inoe.name/showthread.php?t=87648
Сами дистрибутивы и прочее ! Тут !
Наработки по работе с программой для начинающих пользователей и инструкции по ней:

Спойлер

Подробная инструкция для установки программы MagiCAD 2008.5 на AutoCAD 2009 смотрим здесь:

Инструкция создания проекта и начало работы в среде программы подробно описано вот тут:

Со временем я буду дополнять эту инструкцию по разделам отопление, вентиляция, расчет теплопотерь помещений.
Полная инструкция к программе на русском языке (для 2007.11 версии, разделы HPV + ROOM) смотрим здесь:

Мой стартовый шаблон для начала работы в магике. Разделы: воздуховоды, трубопроводы и руум. Обратите внимание на выноски трубопроводов: автоматом, в зависимости от типа труб, толщины стены труб, автоматом подбирает и пишет нужный текст:

В воздуховодах и фасонине к ним стерты воздуховоды по умолчанию и вбиты линдбадовские воздуховоды и их фасонина. Также создал пару типов линий в а-каде для схем. В папке "типы линий" в архиве есть моя инструкция для создания своих типов линий с текстом в линии.
Шаблон сделан в магике 2010.11 х64 рус. + а-кад х64 2011 рус + спдс-6. Из а-када сделан экспорт файлов чертежа в одну папку (типы принтеров, типы линий, шрифты и тд. и тп.). В той же папке хранятся и файлы магика.
Для читабельности шрифтов крайне советую поставить спдс не ниже 6 версии. Берем отсюда:

Для тех, у кого проблемы с магиком при включенном динамическом вводе автокада (читать обязательно, при вопросах о том, почему не работают плюсики на открытых концах систем (с помощью которых можно продолжать чертить воздуховоды/трубопроводы дальше), ответов не будет!!!

Господа, НЕ НАДО НИЧЕГО ОТКЛЮЧАТЬ!! Надо только "отредактировать" настройки этих " динамических "привязок" - клацаем правой кнопкой по указанной иконке и...в появившемся окне снимаем "галку" с Enable Pointers Input, давим OK и балдеем от счастья. Всё работает в MagiCAD и в динамике достаточно информации..

ОГРОМНОЕ спасибо за информацию пользователю БОРОДА!!!
При включенном динамическом вводе, при убратии вот этой галочкиплюсик в магике работает.
Файлы для русификации англоязычных программ MagiCAD находятся тут:

Инструкцию по русификации смотрим в инструкции по установке программы MagiCAD (начиная с 9 страницы инструкции).
Инструкция на русском языке по плагину теплых полов UPONOR:

Говорим спасибо Ruslan2s.
Сам плагин берем отсюда:

Видеоинструкции по программе:

Спойлер

Видео уроки по работе с программой: HVAC Design; Electrical Design.

Если мои архивы запаролены, то пароль вот такой:

База данных оборудования для проектов и плагины для программы берем тут: БАЗЫ&ПЛАГИНЫ
Очень удобные в использовании разработки для магика от наших пользователей (честь и хвала им!!!):

Спойлер

Вот еще не плохой плагин RCL, с помощью его можно не только подбирать вентиляционные распределительные устройства но еще и смотреть направленность струи воздуха при заданных параметрах, проверял его лично, понравилось, после выбора и установки решетки с нужным расходом нажимаешь на значок показать диаграмму направленности и на чертеже отображается зона действия струи воздуха. Плагин так же можно скачать на оф. сайте по ссылке:

От себя добавлю, что это плагин привязан только к продукции RCL. На другие ПВУ плагин не реагирует. А жаль...

Здравствуйте. Подредактировал (задал динамику) блокам 3D AutoCAD вентиляторов VESA (ВР-88-77-№2,5, …, ВР-88-77-№8) от Maxim Pronin, автору спасибо, надеюсь, он не обидится за доработку.
Теперь в меню Autocad «Propertis-Custum» можно выбрать положение и угол вентилятора «Л 90, Пр 315, …».
Возможность 3D блока в «гифе».

Архив 915 кБ

P.S. В прошлый раз, в файлах была ошибка, исправил и перезалил.

Начинается сбор готовых проектов, выполненных с помощью программы MagiCAD.
Первый автор, решившийся на сей подвиг - это doktor-5 !! Хочу выразить ему огромную благодарность от лица всех форумчан! :jr: Хочется надеется, что остальные пользователи поддержат сие скромное начинание.

Спойлер

Проект вентиляции шетиэтажного административного корпуса выполненный мной можно скачать здесь:

Проект отопления шестиэтажного административного корпуса (того же объекта, что и проект вентиляции выложенного мной выше, только проект отопления выполнен нашими смежниками) можно скачать здесь:

Проект Противопожарной вентиляции (дымоудаление и подпор) шестиэтажного административного корпуса:

выкладываю проект кондиционирования квартиры

выставляю проект вентиляции автопарковки оффиса, проект частный...мощность вентиляционных систем расчитана на 10-15% меньше нормы( из-за специфики рынка республики Азер-н)

Проект ОВ и ВК частного дома (700м2)

офис, схемы выполнены не по ГОСТу, заказчик одобрил, в экспертизу проект не пойдет.
[HIDE=15]http://rapidshare.com/files/357720541/____.rar[/HIDE]

Сегодня представляю проект ЛПУ, находящийся на экспертизе, был выполнен за 3 месяца, замечания до сих пор устраняются, но для ознакомления с возможностями Маджикада проект более чем хорош.
[HIDE=15]http://narod.ru/disk/19116577000/ЛПУ.rar.html
зеркало
ЛПУ.rar
[/HIDE]

Недавно сделал один обьект на 2000 м2. Что-то типа "Дом быта", только на современный манер. Там есть бильярдная, сауны, кафешка на 48 мест, парикмахерская, стоматология, огромный многофункциональный зал и на мансарде хостел.
Разделы: отопление, вентиляция, тепло и холодоснабжение. Сделано в 2010.11 маджикаде + 2011 автокад + 6 СПДС. Для нормального отображения советую использовать именно эту связку, иначе поплывут шрифты.
Дублирую ссылку в шапку темы.

Пришлось немного отступить от норм - господа архитекторы уж сильно руки выкручивали.
Все печатается из листов, через встроенный принтер ПДФ самого автокада.

Хотите оказать помощь форуму?
жмите
​



[Heating]

Пробовал подводить в притык , всеравно не соединяется...

Получается ситуация во как..
Кргда собираеш котельную на самом деле , чтобы не ставить гидровлическую стрелку перед коллектором , нужно 3-х ходовыми клапанами регулировать разбор воды по контурам отопления. И ими нужно регулировать разбор воды..

Вот я и хотел их поставить их в пограмме , чтобы оно участвовали в балансировке при расчете..Возможно такое в этой програмке...????

невозможно. считать ничего не будет.



[dorofeevms]

Прошу помочь с расчетами, слаб в теории.

Всем привет. Я сам себе и проектировщик и бригадир-строитель. Требуется спроектировать систему приточно-вытяжной вентиляции с естественным притоком и выбросом воздуха (побуждением, так кажется ?). Проект системы вентиляции нарисовал в MagiCAD. В основном чтобы спецификацию точную получить для подсчета бюджета стройки в новом сезоне. А заодно решил и попробовать рассчитать а что-же получилось... По строительным конструкциям сам делал все расчеты. По вентиляции - знаний не хватает. Знатоки, подскажите, спроектированная конструкция будет работать правильно ??
Дом 2 этажа+подвал+холодный чердак (на чертежах видно). что еще указать ?? Вент стояки думаю сделать отдельно для с/у (2) и кухни, приток - через вент клапана в окнах и специальное приточное отверстие в цоколе (правда оно низковато... и в основном проектировалось как подача наружного воздуха для каминной топки).
Или ткните что почитать для ликвидации неграмотности (только в первый класс и к фундаментальным трудам не отсылайте).
Заранее спасибо!
http://depositfiles.com/files/od7w57jvo
Михаил



[fadxam]

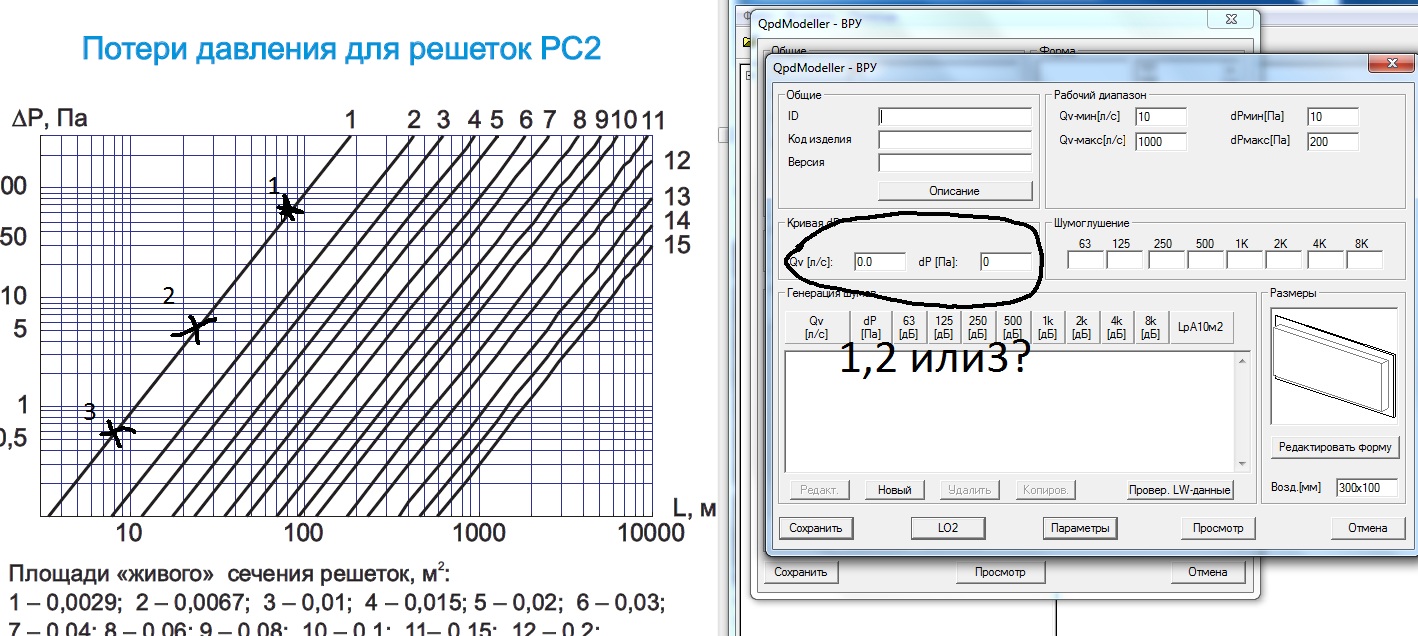

Кто-нибудь создавал свои решетки в MagiCAD Product Modeller?
Если создавать свою решетку (жалюзийную) без клапана то он запрашивает диапазон: потери давления(Па) и расход(l/s), max и min. А для построения кривой аэродинамических характеристик так же просит ввести потери давления(Па) и расход(l/s), он если смотреть каталог решеток там приведена линия на диаграмме зависимости патерь давления от расхода и если вводить Modeller разные точки на одной и той же линии, то получаются разные характеристики. Которые не совпадают с каталожными. Какую точку брать? Кто-нибудь знает, как создавать правильно свои решетки (без клапана), чтобы аэродинамические характеристики совпадали с характеристиками в каталога при любом расходе

http://www.pictureshack.ru/images/3188HC2.jpg

Добавлено через 31 минуту

Всем привет. Я сам себе и проектировщик и бригадир-строитель. Требуется спроектировать систему приточно-вытяжной вентиляции с естественным притоком и выбросом воздуха (побуждением, так кажется ?). Проект системы вентиляции нарисовал в MagiCAD. В основном чтобы спецификацию точную получить для подсчета бюджета стройки в новом сезоне. А заодно решил и попробовать рассчитать а что-же получилось... По строительным конструкциям сам делал все расчеты. По вентиляции - знаний не хватает. Знатоки, подскажите, спроектированная конструкция будет работать правильно ??
Дом 2 этажа+подвал+холодный чердак (на чертежах видно). что еще указать ?? Вент стояки думаю сделать отдельно для с/у (2) и кухни, приток - через вент клапана в окнах и специальное приточное отверстие в цоколе (правда оно низковато... и в основном проектировалось как подача наружного воздуха для каминной топки).
Или ткните что почитать для ликвидации неграмотности (только в первый класс и к фундаментальным трудам не отсылайте).
Заранее спасибо!
http://depositfiles.com/files/od7w57jvo
Михаил

Тебе нужно сделать вытяжную шахту из каналов 140х140 как минимум 4шт.
1 – туалет 1-го этажа
2 – кухня
3 – предусмотреть канал для механической вытяжки из кухни
4 – туалет(ванна) 2-го эт.
Так же, не понятно есть ли топочная в даме? (должна быть )
Там в так же требуется вытяжной канал и воздухозаборная решетка(можно клапан), и в зависимости от типа котла еще дымовая труба – кирпичный канал и желательно загильзовать его трубой из стали нж.
И не рекомендую делать никаких поворотов на ВЕ, кирпичную шахту вывести прямо через кровлю (без всяких уток на чердаке)



[Юрик]

Всем привет. Я сам себе и проектировщик и бригадир-строитель. Требуется спроектировать систему приточно-вытяжной вентиляции с естественным притоком и выбросом воздуха (побуждением, так кажется ?). Проект системы вентиляции нарисовал в MagiCAD. В основном чтобы спецификацию точную получить для подсчета бюджета стройки в новом сезоне. А заодно решил и попробовать рассчитать а что-же получилось... По строительным конструкциям сам делал все расчеты. По вентиляции - знаний не хватает. Знатоки, подскажите, спроектированная конструкция будет работать правильно ??
Дом 2 этажа+подвал+холодный чердак (на чертежах видно). что еще указать ?? Вент стояки думаю сделать отдельно для с/у (2) и кухни, приток - через вент клапана в окнах и специальное приточное отверстие в цоколе (правда оно низковато... и в основном проектировалось как подача наружного воздуха для каминной топки).
Или ткните что почитать для ликвидации неграмотности (только в первый класс и к фундаментальным трудам не отсылайте).
Заранее спасибо!
http://depositfiles.com/files/od7w57jvo
Михаил

Я бы вам посоветовал искать ответ на ваш вопрос на вот этот форум http://forum.abok.ru

можно удалить это сообщение через пару дней потому-что никак не связана с Magicada



[Флойдыч]

Ребят, читал, что удавалось прикрутить magicad 2010.11 x86 к autocad 2012 x86 - не поделитесь инструкцией, кому удалось?



[Heating]

Ребят, читал, что удавалось прикрутить magicad 2010.11 x86 к autocad 2012 x86 - не поделитесь инструкцией, кому удалось?

1)_appload-contents-выбираем MagiCAD_r18x32.arx
2)_menuload-выбираем magicad.cuix из папки support (можно поиском найти расположение)
альтернатива-в настройках акада прописываем путь к папке магика, и добавляем как в п.1 файлы MCCommon_r18x32.arx, Mchpv_r18x32.arx и т.д.



[Флойдыч]

1)_appload-contents-выбираем MagiCAD_r18x32.arx
2)_menuload-выбираем magicad.cuix из папки support (можно поиском найти расположение)
альтернатива-в настройках акада прописываем путь к папке магика, и добавляем как в п.1 файлы MCCommon_r18x32.arx, Mchpv_r18x32.arx и т.д.

Команда: _appload
Environment: Unknown environment
Не удается загрузить файл MagiCAD_r18x32.arx.

Не выходит загрузить



[Флойдыч]

Путь к папке magicad прописан. Лента загрузилась без проблем, а вот сам magicad

Спойлер: 1

Я делаю так. Запускаю autocad 2012, ввожу команду _appload, затем выбираю файл для загрузки и жму загрузить. Может не верно делаю? Может 2012 автокад нужно запускать через ярлык MagiCAD 2010.11?(хотя так уже пробовал)



[Флойдыч]

попробуй, может помогает:

Спойлер

Только вот разобрался как сделать. Нужно закинуть в автозагрузку только вот эти файлы

Спойлер: 15

Тот не как не загрузить Но всё работает - уже начал проект делать Спасибо за помощь!



[Флойдыч]

Ребят, а можно ли как-то в выноски добавить расход жидкости в м3/ч? А то л/с и л/ч есть, а м3/ч нет



[proektant73]

можна кто-та даст методика въйчисления "буферного накопителя"



[Black Phenix]

А в характеристиках теплообменников нет такой строчки, как объем жидкости? То есть маджик не считает емкость теплообменного оборудования?! Можно ли, каким либо другим способом создать теплообменник и указать его емкость, что бы она участвовала в расчетах?

Нет, нельзя. Если хочешь знать полный объем системы - приплюсовывай объемы теплообменников к расчитанному магиком объему.

Обратил внимание на такую вещь! Нарисовал систему трубопроводов, просчитал по расходам, балансировку и прочему (для подбора насоса). Установил на трубопроводы манометры и термометры. И, о чуду, сопротивление сети выросло. Причем значение нешуточное было 79 кПа, а стало 161 кПа. Длина трубопроводов составляет примерно 80 метров с арматурой и прочим оборудованием. Сопротивление меняется от установки термометров и манометров (проверил). Так и должно быть или что то я делаю все же не так?
Как правильно считать сопротивление сети????? С термометрами или без них???

Я вообще никогда не вставлял магиковские термометры и манометры, по этому поводу ничего не могу сказать. Действительно, потери выросли очень сильно, в реальности такого быть не может

можна кто-та даст методика въйчисления "буферного накопителя"

Буферный накопитель - это еще одно название бака-аккамулятора. Мистер Google тебе в помощь. В сети есть десятки методов их подбора, на любые случаи жизни.
[OFFTOP]proektant73, вообще не фиг по разным темам дублировать это сообщение. В одной теме задал вопрос и хватит[/OFFTOP]



[roman11111]

Доброго дня...У меня вот такая ситуация:
Когда делаю проект, открываю готовый шаблон ERJ , и в пункте ( трубы - запорные клапаны или прочие клапаны) в нем уже присутствуют краны UPONOR и их можно встовлять в проект. Смотреть свойства. ив просчете они участауют

https://inoe.name/attachment.php?attachmentid=1671&stc=1&d=1328084077

А когда хочу добавить UPONOR через добавить оборудывание, в окне (упровление проектом) шаблон или в чертеже в строке где выбирать краны и прочее, открывао добавить, выбираю UPONOR жму на крестик а он не чего не показывает, хотя другие (допустим данфос) открывает выбор кранов и.др.

https://inoe.name/attachment.php?attachmentid=1672&stc=1&d=1328084130

С чем это связано....???



[moose]

Может проблема только у меня но запустить программу не получается.вылазиет ошибка
винда 7 64бита



[vombat_82]

У кого работает или не работает напишите.

1. Запускал на прямую и от имени администратора, Win7 Макс. x64. та же ошибка.
2. Попробовал запустить через VirtualBox (Win XP SP3 x32), тоже не работает.



[moose]

Уважаемые коллеги! Посоветуйте программку, при помощи которой можно автоматически сформировать спецификацию по ГОСТ.
(Винда 7, 64 бита, Меджик 10.11, офис 2010)



[faust]

вопрос. в магикаде 2011.11 при копированни спецификации в exel не суммируются ячейки кол-ва изоляции. кто знает в чем причина?



[el_Padre]

вопрос. в магикаде 2011.11 при копированни спецификации в exel не суммируются ячейки кол-ва изоляции. кто знает в чем причина?

предполагаю дело именно в exele: или цифры представлены как текст, или вместо точки ставь запятую.

например: я чейке 3.75, а надо 3,75 (ну или наоборот )



[Дмитрий22]

Уважаемые коллеги! Посоветуйте программку, при помощи которой можно автоматически сформировать спецификацию по ГОСТ.
(Винда 7, 64 бита, Меджик 10.11, офис 2010)

Вот, свяжись с этим дядькой) - Андрей Александрович <Shprot.84@mail.ru>
Он поможет в этом вопросе)



[faust]

Ещё один вопрос. При выделении участка сети появляется крестик. Если на него ткнуть - можно продолжить чертить в-вод или присоед. компонент и т.д. Но иногда при нажатии на + появляется буква P и ничего не чертиться. Что нужно включить или отключить чтобы она пропала?
