Все про MagiCAD (обсуждение) часть I

[Black Phenix]

Здесь ТОЛЬКО ОБСУЖДЕНИЕ ПРОГРАММЫ MagiCAD.
Ознакомительный ролик, который показывает возможности работы программы MagiCAD
http://www.youtube.com/watch?v=NGKF7-WvN3o"

Уважаемые !!!​

При выкладывании своих проектов и прочего - ТВОРЧЕСКОГО ТРУДА - помним, что лучше закрыть от свободного скачивания ( т.е. на хайд - скрытие ссылки на определенное кол-во постов).... как я понял никто ни разу не сталкивался в договоре на проектные работы по поводу неразглашения и возмещения ущерба заказчика по поводу затраченных денюжек на проектные решения....прошу на это ОБРАТИТЬ ВНИМАНИЕ !!!...JiKetch

Внимание: на 2010 автокад ставится MagiCAD 2009.5 и выше (особенности ядра 2010 а-када). Более старшие версии программы не смогут работать в 10 а-каде!!!
Обсуждение программы RIUSKA тут:
https://inoe.name/showthread.php?t=87648
Сами дистрибутивы и прочее ! Тут !
Наработки по работе с программой для начинающих пользователей и инструкции по ней:

Спойлер

Подробная инструкция для установки программы MagiCAD 2008.5 на AutoCAD 2009 смотрим здесь:

Инструкция создания проекта и начало работы в среде программы подробно описано вот тут:

Со временем я буду дополнять эту инструкцию по разделам отопление, вентиляция, расчет теплопотерь помещений.
Полная инструкция к программе на русском языке (для 2007.11 версии, разделы HPV + ROOM) смотрим здесь:

Мой стартовый шаблон для начала работы в магике. Разделы: воздуховоды, трубопроводы и руум. Обратите внимание на выноски трубопроводов: автоматом, в зависимости от типа труб, толщины стены труб, автоматом подбирает и пишет нужный текст:

В воздуховодах и фасонине к ним стерты воздуховоды по умолчанию и вбиты линдбадовские воздуховоды и их фасонина. Также создал пару типов линий в а-каде для схем. В папке "типы линий" в архиве есть моя инструкция для создания своих типов линий с текстом в линии.
Шаблон сделан в магике 2010.11 х64 рус. + а-кад х64 2011 рус + спдс-6. Из а-када сделан экспорт файлов чертежа в одну папку (типы принтеров, типы линий, шрифты и тд. и тп.). В той же папке хранятся и файлы магика.
Для читабельности шрифтов крайне советую поставить спдс не ниже 6 версии. Берем отсюда:

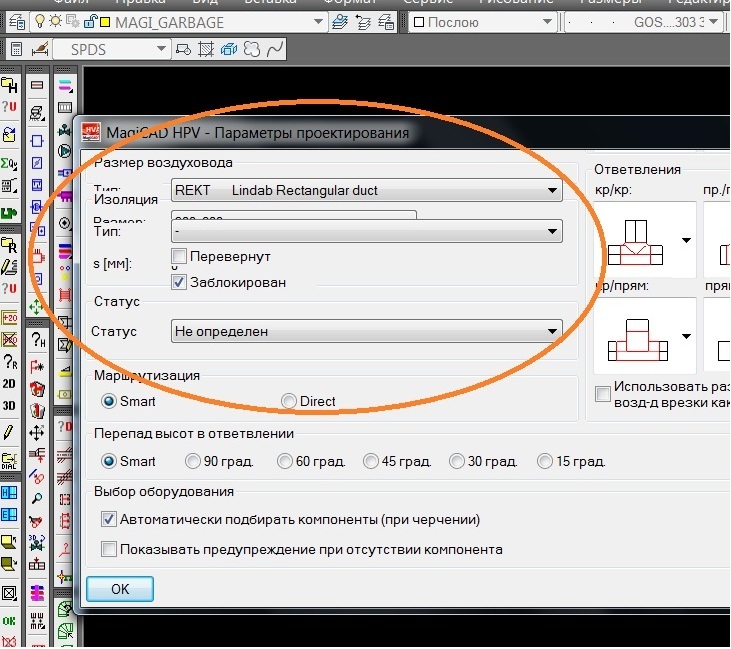

Для тех, у кого проблемы с магиком при включенном динамическом вводе автокада (читать обязательно, при вопросах о том, почему не работают плюсики на открытых концах систем (с помощью которых можно продолжать чертить воздуховоды/трубопроводы дальше), ответов не будет!!!

Господа, НЕ НАДО НИЧЕГО ОТКЛЮЧАТЬ!! Надо только "отредактировать" настройки этих " динамических "привязок" - клацаем правой кнопкой по указанной иконке и...в появившемся окне снимаем "галку" с Enable Pointers Input, давим OK и балдеем от счастья. Всё работает в MagiCAD и в динамике достаточно информации..

ОГРОМНОЕ спасибо за информацию пользователю БОРОДА!!!
При включенном динамическом вводе, при убратии вот этой галочкиплюсик в магике работает.
Файлы для русификации англоязычных программ MagiCAD находятся тут:

Инструкцию по русификации смотрим в инструкции по установке программы MagiCAD (начиная с 9 страницы инструкции).
Инструкция на русском языке по плагину теплых полов UPONOR:

Говорим спасибо Ruslan2s.
Сам плагин берем отсюда:

Видеоинструкции по программе:

Спойлер

Видео уроки по работе с программой: HVAC Design; Electrical Design.

Если мои архивы запаролены, то пароль вот такой:

База данных оборудования для проектов и плагины для программы берем тут: БАЗЫ&ПЛАГИНЫ
Очень удобные в использовании разработки для магика от наших пользователей (честь и хвала им!!!):

Спойлер

Вот еще не плохой плагин RCL, с помощью его можно не только подбирать вентиляционные распределительные устройства но еще и смотреть направленность струи воздуха при заданных параметрах, проверял его лично, понравилось, после выбора и установки решетки с нужным расходом нажимаешь на значок показать диаграмму направленности и на чертеже отображается зона действия струи воздуха. Плагин так же можно скачать на оф. сайте по ссылке:

От себя добавлю, что это плагин привязан только к продукции RCL. На другие ПВУ плагин не реагирует. А жаль...

Здравствуйте. Подредактировал (задал динамику) блокам 3D AutoCAD вентиляторов VESA (ВР-88-77-№2,5, …, ВР-88-77-№8) от Maxim Pronin, автору спасибо, надеюсь, он не обидится за доработку.
Теперь в меню Autocad «Propertis-Custum» можно выбрать положение и угол вентилятора «Л 90, Пр 315, …».
Возможность 3D блока в «гифе».

Архив 915 кБ

P.S. В прошлый раз, в файлах была ошибка, исправил и перезалил.

Начинается сбор готовых проектов, выполненных с помощью программы MagiCAD.
Первый автор, решившийся на сей подвиг - это doktor-5 !! Хочу выразить ему огромную благодарность от лица всех форумчан! :jr: Хочется надеется, что остальные пользователи поддержат сие скромное начинание.

Спойлер

Проект вентиляции шетиэтажного административного корпуса выполненный мной можно скачать здесь:

Проект отопления шестиэтажного административного корпуса (того же объекта, что и проект вентиляции выложенного мной выше, только проект отопления выполнен нашими смежниками) можно скачать здесь:

Проект Противопожарной вентиляции (дымоудаление и подпор) шестиэтажного административного корпуса:

выкладываю проект кондиционирования квартиры

выставляю проект вентиляции автопарковки оффиса, проект частный...мощность вентиляционных систем расчитана на 10-15% меньше нормы( из-за специфики рынка республики Азер-н)

Проект ОВ и ВК частного дома (700м2)

офис, схемы выполнены не по ГОСТу, заказчик одобрил, в экспертизу проект не пойдет.
[HIDE=15]http://rapidshare.com/files/357720541/____.rar[/HIDE]

Сегодня представляю проект ЛПУ, находящийся на экспертизе, был выполнен за 3 месяца, замечания до сих пор устраняются, но для ознакомления с возможностями Маджикада проект более чем хорош.
[HIDE=15]http://narod.ru/disk/19116577000/ЛПУ.rar.html
зеркало
ЛПУ.rar
[/HIDE]

Недавно сделал один обьект на 2000 м2. Что-то типа "Дом быта", только на современный манер. Там есть бильярдная, сауны, кафешка на 48 мест, парикмахерская, стоматология, огромный многофункциональный зал и на мансарде хостел.
Разделы: отопление, вентиляция, тепло и холодоснабжение. Сделано в 2010.11 маджикаде + 2011 автокад + 6 СПДС. Для нормального отображения советую использовать именно эту связку, иначе поплывут шрифты.
Дублирую ссылку в шапку темы.

Пришлось немного отступить от норм - господа архитекторы уж сильно руки выкручивали.
Все печатается из листов, через встроенный принтер ПДФ самого автокада.

Хотите оказать помощь форуму?
жмите
​



[Ezhov]

Re: Все про MagiCAD (обсуждение)

Засада началась после того, как я воткнул резрвную ветку (прямая-обратка) в основную. До этого все считалось без проблем!



[kpblc]

Re: помагите установить меджик кад

:mi:народ у меня ноутбук на нём установлен windows 7 64бит установил автокад 2010 скачал меджик сад MagiCAD 2010.5 x64 нечего не вышло что делать

Откуда скачивал и что было написано рядом / в readme?
---
Хотя, откровенно говоря, MagicCAD не имеет прямого отношения к этому разделу...
---
Добавлено 2: изначально вопрос находился в разделе "AutoCAD"



[doktor-5]

Re: Все про MagiCAD (обсуждение)

У меня ноут с двухядерным процам и токая же фигня какую описывал Stich123 - при выключении ноута ругание, синий экран и комп снова начинает запускатся. Ктонибуть знает как решить эту проблему?

Если эта проблема появилась после установки эмулятора ключа для MagiCAD?, то перед отключением компа нужно останавливать эмуль, и запускать перед началом работы и по окончании снова отключать, тогда не будет проблемы с запуском компа....



[Black Phenix]

Re: помагите установить меджик кад

Просто так в интернете никто ничево не раздает!!! так что я сомневаюсь что вы нашли магикад для 64 бита

Ага, и про лекарство вряд ли тоже нормальное

У меня ноут с двухядерным процам и токая же фигня какую описывал Stich123 - при выключении ноута ругание, синий экран и комп снова начинает запускатся. Ктонибуть знает как решить эту проблему?

Ты наверное вместо нормального лекарства используешь эмулятор. Если так, то перед каждым выключением тебе его надо останавливать - тогда синий экран не появится



[Ezhov]

Re: Все про MagiCAD (обсуждение)

И так, поднимаю снова свой вопрос.
Предистория. Имеем MagiCad 2010.11 на AutoCad 2011. Чертим систему холодоснабжения шкафных кондиционеров (они же прецизионные, колонные и пр.). Кондиционер имеет два патрубка для присоединения (подача и возврат). По заданию каждая линия/ветка/труба должна иметь 100% резервирование. То есть в нормальных условиях к кондиционеру подходит две трубы (обратка + подача). При 100% резервировании к кондиционеру подходит четыре трубы (2 обратки + 2 подачи). Перед кондиционером трубы объединяются (подача с подачей и обратка с обраткой). Так как одна система труб (подача+обратка) являются резервной, а другая система труб (подача+обратка) является основная. То при объединении соответствующих труб через тройник устанавливаем перед тройнике свою запорную арматуру.
Вопрос. MagiCad может просчитать такую систему без выдачи ошибок о наличие неприсоединеных элементов к системе?
Потому как у меня все было хорошо, до того момента как я объединил соответствующие трубы.



[jon73]

Re: Все про MagiCAD (обсуждение)

В вентиляции у меня такое прокатывало и расходы делились соответсвенно, а в отоплении приходилось вручную ставить диаметр трубопровода и перед тройником ставить виртуальную заглушку на заглушку.



[Ezhov]

Re: Все про MagiCAD (обсуждение)

В вентиляции у меня такое прокатывало и расходы делились соответсвенно, а в отоплении приходилось вручную ставить диаметр трубопровода и перед тройником ставить виртуальную заглушку на заглушку.

А вот с этого момента поподробнее!
Виртуальная заглушка на заглушку это как? Или это опечатка?
При таком соединении визуальное восприятие тройника и труб воспринимается как цельный узел? Возьму на заметочку такой вариант!
Еще у кого нибудь есть интересные мысли на данный счет?:mj:



[gol567]

Re: Все про MagiCAD (обсуждение)

MagiCAD 2011.11 вышел..
http://www.magicad.com/en/content/magicad-latest-version-1



[Black Phenix]

Re: Все про MagiCAD (обсуждение)

Чертим систему холодоснабжения шкафных кондиционеров (они же прецизионные, колонные и пр.). Кондиционер имеет два патрубка для присоединения (подача и возврат). По заданию каждая линия/ветка/труба должна иметь 100% резервирование. То есть в нормальных условиях к кондиционеру подходит две трубы (обратка + подача). При 100% резервировании к кондиционеру подходит четыре трубы (2 обратки + 2 подачи). Перед кондиционером трубы объединяются (подача с подачей и обратка с обраткой). Так как одна система труб (подача+обратка) являются резервной, а другая система труб (подача+обратка) является основная. То при объединении соответствующих труб через тройник устанавливаем перед тройнике свою запорную арматуру.
Вопрос. MagiCad может просчитать такую систему без выдачи ошибок о наличие неприсоединеных элементов к системе?
Потому как у меня все было хорошо, до того момента как я объединил соответствующие трубы.

Ну это же элементарно, Ватсон! Тебе придется считать эти 2 системы как разные, одной системой (основной) ты действительно подключаешь фанкойл, второй системой (резервной) ты подходишь к фанкойлу (вернее к его соединению основной системой), и не доходя 1-2 мм до труб основной системы, что возле фанкойла, на резервной системе ставишь виртуальный приток, где указываешь расход по холоду, и сопротивление теплообменника фанкойла. Ставишь где нужно запорно-регулирующую арматуру и все.
Вообще, с помощью виртуальных притоков можно моделировать абсолютно любые мыслимые комбинации.



[Ezhov]

Ну это же элементарно, Ватсон! Тебе придется считать эти 2 системы как разные, одной системой (основной) ты действительно подключаешь фанкойл, второй системой (резервной) ты подходишь к фанкойлу (вернее к его соединению основной системой), и не доходя 1-2 мм до труб основной системы, что возле фанкойла, на резервной системе ставишь виртуальный приток, где указываешь расход по холоду, и сопротивление теплообменника фанкойла. Ставишь где нужно запорно-регулирующую арматуру и все.
Вообще, с помощью виртуальных притоков можно моделировать абсолютно любые мыслимые комбинации.

Отлично!
Но если я не объединяю трубы, то у меня соответственно не появляется тройник! Как к трубе (или в трубу) вляпать тройник? Или опят же, чертим отсоску на трубе (получаем тройник) и глушим ее?:fj:



[Black Phenix]

Отлично!
Но если я не объединяю трубы, то у меня соответственно не появляется тройник! Как к трубе (или в трубу) вляпать тройник? Или опят же, чертим отсоску на трубе (получаем тройник) и глушим ее?

Только этот отросток не забываем заблокировать, что-бы размер при подсчете гидравлики не менял



[moose]

Здравствуйте, Уважаемые специалисты!
Возникла проблема-прошу помощи!
При печати изометрических схем надписи встают вертикально(хотя на листе все нормально). как сделать чтобы печатолось все корректно.
PS Если вопрос обсуждался-направьте в тему.
Спасибо!



[JiKetch]

У меня есть ,, Autocad -2010 уже установлен

по поводу совета про Магикад, оптимально поменяв ядро и подход - оптимальный вариант на данный момент МС 2010.11 + АС 2010, остальное зависит от "продвинутости" насчет сквозных ссылок сквозной арматуры и вообще... а так если взять за планку... с 2010.11 магикада "пошло" более менее соответствие нашим гостам и прочим потребностям пользователей ...



[Black Phenix]

Здравствуйте, Уважаемые специалисты!
Возникла проблема-прошу помощи!
При печати изометрических схем надписи встают вертикально(хотя на листе все нормально). как сделать чтобы печатолось все корректно.
PS Если вопрос обсуждался-направьте в тему.
Спасибо!

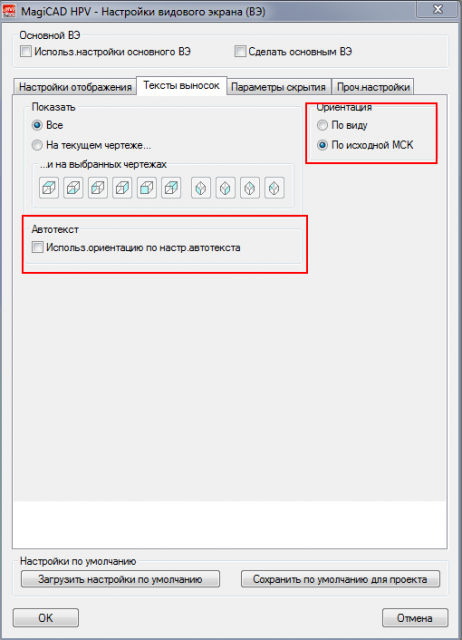

Зайди в настройки видового экрана и сделай, как показано тут:



[Борода]

Зайди в настройки видового экрана и сделай, как показано тут:

Главное потерял... НАСТРОЙКИ ОРИЕНТАЦИИ ЛИСТА ДОЛЖНЫ СОВПАДАТЬ С ЕГО ОРИЕНТАЦИЕЙ ПРИ ПЕЧАТИ(!!!) Если этого не сделать, то вышеописанные "танцы" не помогут, а "показ ВСЕХ выносок" до добра не доводит - отображается всё, включая и выноски, сделанные для плана. Нужно включать только "по виду" и "на текущем чертеже" (ну и перевод с английского... без потери смысла будет: "выноски относящиеся к созданному виду, но никак не текущий чертеж....) тогда "лишние погаснут сами...



[Black Phenix]

Главное потерял... НАСТРОЙКИ ОРИЕНТАЦИИ ЛИСТА ДОЛЖНЫ СОВПАДАТЬ С ЕГО ОРИЕНТАЦИЕЙ ПРИ ПЕЧАТИ(!!!) Если этого не сделать, то вышеописанные "танцы" не помогут, а "показ ВСЕХ выносок" до добра не доводит - отображается всё, включая и выноски, сделанные для плана. Нужно включать только "по виду" и "на текущем чертеже" (ну и перевод с английского...) тогда "лишние погаснут сами...

У меня такая же ситуация часто бывает, так вот после этих манипуляций, что я описал - все исправляется.
И вообще, я теперь всю документацию заку отдаю в пдф (заку говорю, что-бы печатался с него), ну и в автокаде, для оперативных исправлений, но тогда у него может быть проблема с шрифтами. Можете конечно смеятся, но у нас СПДС не сильно распространен... а я в основном с ним работаю для оформления чертежей.



[Борода]

Можете конечно смеятся, но у нас СПДС не сильно распространен... а я в основном с ним работаю для оформления чертежей.

А чего смеяться, работая в Москве постоянно сталкиваюсь с тем, что в 8 случаях из десяти, не знают ".. что такое ... СПДС и как сним бороться..."



[Black Phenix]

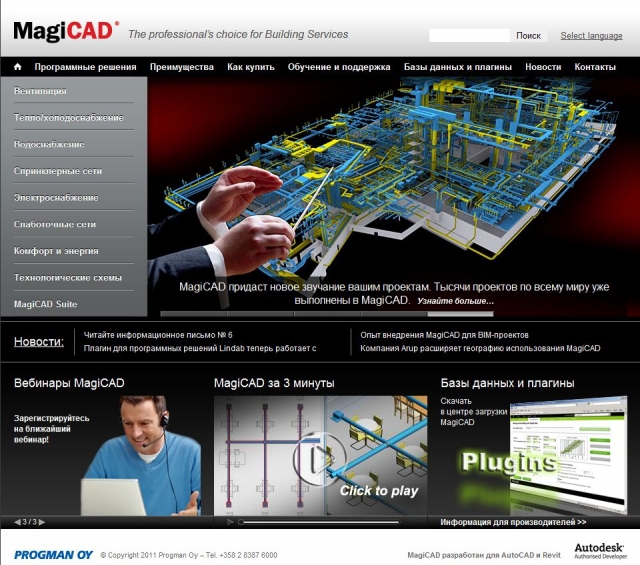

У прогмана поменялся сайт. По старому адресу заходить не советую, антивирь его блокирует, Ваш может пропустить...



[Black Phenix]

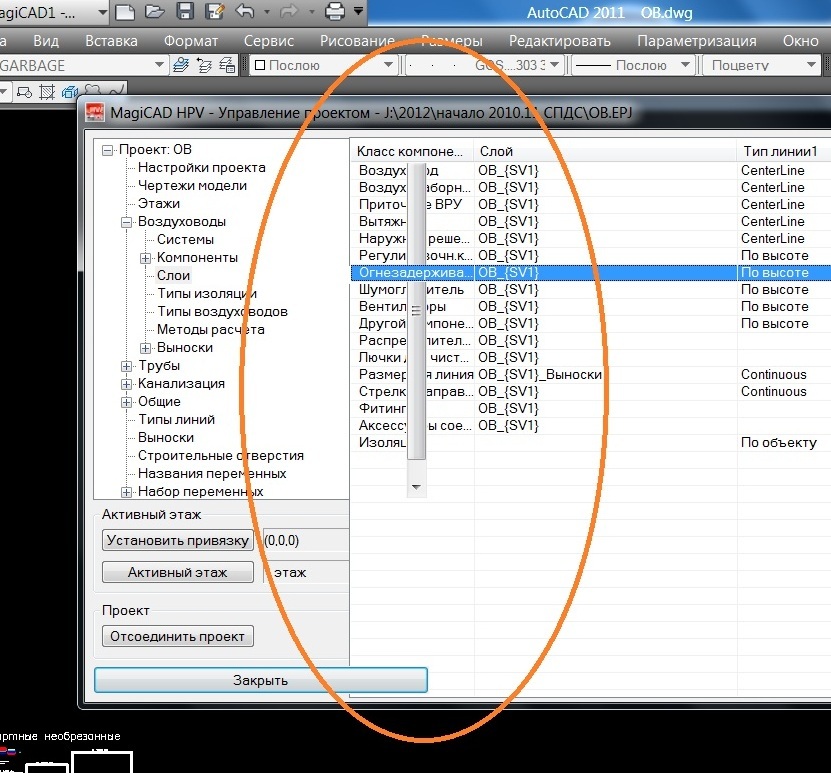

Мой подарок на Новый Год пользователям магика: мой стартовый шаблон для начала работы в магике. Разделы: воздуховоды, трубопроводы и руум. Обратите внимание на выноски трубопроводов: автоматом, в зависимости от типа труб, толщины стены труб, автоматом подбирает и пишет нужный текст:

В воздуховодах и фасонине к ней стерты воздуховоды по умолчанию и вбиты линдбадовские воздуховоды и их фасонина. Также создал пару типов линий в а-каде для схем. В папке "типы линий" в архиве есть моя инструкция для создания своих типов линий с текстом в линии.
Шаблон сделан в магике 2010.11 х64 рус. + а-кад х64 2011 рус + спдс-6. Из а-када сделан экспорт файлов чертежа в одну папку (типы принтеров, типы линий, шрифты и тд. и тп.). В той же папке хранятся и файлы магика.
Для читабельности шрифтов крайне советую поставить спдс не ниже 6 версии.
Шаблон
Дублирую ссылку в шапку темы
Всех с прошедшими праздниками!!!!!
P.S. Желательны отзывы, замечания и предложения к шаблону.



[fadxam]

Подскажите, может у кого был такой глюк, функции магика вроде работают, но неудобство такое отображение доставляет

Счем это связано? я уже пробовал ставить магик на 2010 и 2011 автокад и там и там одно и тоже (
Что делать, может кто сталкивался?
