Все про MagiCAD (обсуждение) часть I

[Black Phenix]

Здесь ТОЛЬКО ОБСУЖДЕНИЕ ПРОГРАММЫ MagiCAD.
Ознакомительный ролик, который показывает возможности работы программы MagiCAD
http://www.youtube.com/watch?v=NGKF7-WvN3o"

Уважаемые !!!​

При выкладывании своих проектов и прочего - ТВОРЧЕСКОГО ТРУДА - помним, что лучше закрыть от свободного скачивания ( т.е. на хайд - скрытие ссылки на определенное кол-во постов).... как я понял никто ни разу не сталкивался в договоре на проектные работы по поводу неразглашения и возмещения ущерба заказчика по поводу затраченных денюжек на проектные решения....прошу на это ОБРАТИТЬ ВНИМАНИЕ !!!...JiKetch

Внимание: на 2010 автокад ставится MagiCAD 2009.5 и выше (особенности ядра 2010 а-када). Более старшие версии программы не смогут работать в 10 а-каде!!!
Обсуждение программы RIUSKA тут:
https://inoe.name/showthread.php?t=87648
Сами дистрибутивы и прочее ! Тут !
Наработки по работе с программой для начинающих пользователей и инструкции по ней:

Спойлер

Подробная инструкция для установки программы MagiCAD 2008.5 на AutoCAD 2009 смотрим здесь:

Инструкция создания проекта и начало работы в среде программы подробно описано вот тут:

Со временем я буду дополнять эту инструкцию по разделам отопление, вентиляция, расчет теплопотерь помещений.
Полная инструкция к программе на русском языке (для 2007.11 версии, разделы HPV + ROOM) смотрим здесь:

Мой стартовый шаблон для начала работы в магике. Разделы: воздуховоды, трубопроводы и руум. Обратите внимание на выноски трубопроводов: автоматом, в зависимости от типа труб, толщины стены труб, автоматом подбирает и пишет нужный текст:

В воздуховодах и фасонине к ним стерты воздуховоды по умолчанию и вбиты линдбадовские воздуховоды и их фасонина. Также создал пару типов линий в а-каде для схем. В папке "типы линий" в архиве есть моя инструкция для создания своих типов линий с текстом в линии.
Шаблон сделан в магике 2010.11 х64 рус. + а-кад х64 2011 рус + спдс-6. Из а-када сделан экспорт файлов чертежа в одну папку (типы принтеров, типы линий, шрифты и тд. и тп.). В той же папке хранятся и файлы магика.
Для читабельности шрифтов крайне советую поставить спдс не ниже 6 версии. Берем отсюда:

Для тех, у кого проблемы с магиком при включенном динамическом вводе автокада (читать обязательно, при вопросах о том, почему не работают плюсики на открытых концах систем (с помощью которых можно продолжать чертить воздуховоды/трубопроводы дальше), ответов не будет!!!

Господа, НЕ НАДО НИЧЕГО ОТКЛЮЧАТЬ!! Надо только "отредактировать" настройки этих " динамических "привязок" - клацаем правой кнопкой по указанной иконке и...в появившемся окне снимаем "галку" с Enable Pointers Input, давим OK и балдеем от счастья. Всё работает в MagiCAD и в динамике достаточно информации..

ОГРОМНОЕ спасибо за информацию пользователю БОРОДА!!!
При включенном динамическом вводе, при убратии вот этой галочкиплюсик в магике работает.
Файлы для русификации англоязычных программ MagiCAD находятся тут:

Инструкцию по русификации смотрим в инструкции по установке программы MagiCAD (начиная с 9 страницы инструкции).
Инструкция на русском языке по плагину теплых полов UPONOR:

Говорим спасибо Ruslan2s.
Сам плагин берем отсюда:

Видеоинструкции по программе:

Спойлер

Видео уроки по работе с программой: HVAC Design; Electrical Design.

Если мои архивы запаролены, то пароль вот такой:

База данных оборудования для проектов и плагины для программы берем тут: БАЗЫ&ПЛАГИНЫ
Очень удобные в использовании разработки для магика от наших пользователей (честь и хвала им!!!):

Спойлер

Вот еще не плохой плагин RCL, с помощью его можно не только подбирать вентиляционные распределительные устройства но еще и смотреть направленность струи воздуха при заданных параметрах, проверял его лично, понравилось, после выбора и установки решетки с нужным расходом нажимаешь на значок показать диаграмму направленности и на чертеже отображается зона действия струи воздуха. Плагин так же можно скачать на оф. сайте по ссылке:

От себя добавлю, что это плагин привязан только к продукции RCL. На другие ПВУ плагин не реагирует. А жаль...

Здравствуйте. Подредактировал (задал динамику) блокам 3D AutoCAD вентиляторов VESA (ВР-88-77-№2,5, …, ВР-88-77-№8) от Maxim Pronin, автору спасибо, надеюсь, он не обидится за доработку.
Теперь в меню Autocad «Propertis-Custum» можно выбрать положение и угол вентилятора «Л 90, Пр 315, …».
Возможность 3D блока в «гифе».

Архив 915 кБ

P.S. В прошлый раз, в файлах была ошибка, исправил и перезалил.

Начинается сбор готовых проектов, выполненных с помощью программы MagiCAD.
Первый автор, решившийся на сей подвиг - это doktor-5 !! Хочу выразить ему огромную благодарность от лица всех форумчан! :jr: Хочется надеется, что остальные пользователи поддержат сие скромное начинание.

Спойлер

Проект вентиляции шетиэтажного административного корпуса выполненный мной можно скачать здесь:

Проект отопления шестиэтажного административного корпуса (того же объекта, что и проект вентиляции выложенного мной выше, только проект отопления выполнен нашими смежниками) можно скачать здесь:

Проект Противопожарной вентиляции (дымоудаление и подпор) шестиэтажного административного корпуса:

выкладываю проект кондиционирования квартиры

выставляю проект вентиляции автопарковки оффиса, проект частный...мощность вентиляционных систем расчитана на 10-15% меньше нормы( из-за специфики рынка республики Азер-н)

Проект ОВ и ВК частного дома (700м2)

офис, схемы выполнены не по ГОСТу, заказчик одобрил, в экспертизу проект не пойдет.
[HIDE=15]http://rapidshare.com/files/357720541/____.rar[/HIDE]

Сегодня представляю проект ЛПУ, находящийся на экспертизе, был выполнен за 3 месяца, замечания до сих пор устраняются, но для ознакомления с возможностями Маджикада проект более чем хорош.
[HIDE=15]http://narod.ru/disk/19116577000/ЛПУ.rar.html
зеркало
ЛПУ.rar
[/HIDE]

Недавно сделал один обьект на 2000 м2. Что-то типа "Дом быта", только на современный манер. Там есть бильярдная, сауны, кафешка на 48 мест, парикмахерская, стоматология, огромный многофункциональный зал и на мансарде хостел.
Разделы: отопление, вентиляция, тепло и холодоснабжение. Сделано в 2010.11 маджикаде + 2011 автокад + 6 СПДС. Для нормального отображения советую использовать именно эту связку, иначе поплывут шрифты.
Дублирую ссылку в шапку темы.

Пришлось немного отступить от норм - господа архитекторы уж сильно руки выкручивали.
Все печатается из листов, через встроенный принтер ПДФ самого автокада.

Хотите оказать помощь форуму?
жмите
​



[gol567]

Re: Все про MagiCAD (обсуждение)

Подскажите, где можно скачать программку для составления спецификации по ГОСТу из мэджика 2010? Здесь в инженерном софте в ссылках уже файлы удалены. :cd:

http://forum.abok.ru/index.php?showtopic=38208



[Tanusha23]

Re: Все про MagiCAD (обсуждение)

*** скрытый текст ***

Спасибо, но с 2010 мэджиком она не работает.



[Stich123]

Re: Все про MagiCAD (обсуждение)

Спасибо, но с 2010 мэджиком она не работает.

Раньше работала, тока надо почитать как её использовать



[jon73]

Re: Все про MagiCAD (обсуждение)

На отображение выносок в правильном ракурсе в окне влияет размер листа!!!! эксперементируйте есть разница 270*297 и 297*270!!



[Jeepk9]

Re: Все про MagiCAD (обсуждение)

На рутрекере выложили портабл маджик 2010 на базе 2008 автокада, работает даже на 64 х системе )) Лично пробывал



[Ezhov]

Re: Все про MagiCAD (обсуждение)

Здравствуйте!
Вопрос: В MagiCad соединяю пластиковые трубы Fusio и стальные трубы. А в спеке нет отображений переходников с пластика на сталь. Это нормально или "ручки" кривые? :yohoho:
И еще один вопрос: Программа не считает диаметр арматуры? Я так понял, что арматура "тупо" подбирается по внешнему диаметру трубы?! Можно ли как то автоматизировать подбор арматуры по гидравлики?



[Heating]

Re: Все про MagiCAD (обсуждение)

Здравствуйте!
Вопрос: В MagiCad соединяю пластиковые трубы Fusio и стальные трубы. А в спеке нет отображений переходников с пластика на сталь. Это нормально или "ручки" кривые? :yohoho:
И еще один вопрос: Программа не считает диаметр арматуры? Я так понял, что арматура "тупо" подбирается по внешнему диаметру трубы?! Можно ли как то автоматизировать подбор арматуры по гидравлики?

1. Нормально
2. Диаметр арматуры для диаметра трубы в настройках серий труб.



[Ezhov]

Re: Все про MagiCAD (обсуждение)

А можно немного поподробнее! Где находятся настройки серии труб?
Поясню! Пластиковая труба указывается внешний диаметр (Дн 32 мм), а арматура берется по внутреннему (Ду 25 мм). Для стали все понятно, а с пластиком у меня затык, арматуры много и каждый раз менять не удобно!



[Black Phenix]

Re: Все про MagiCAD (обсуждение)

А можно немного поподробнее! Где находятся настройки серии труб?

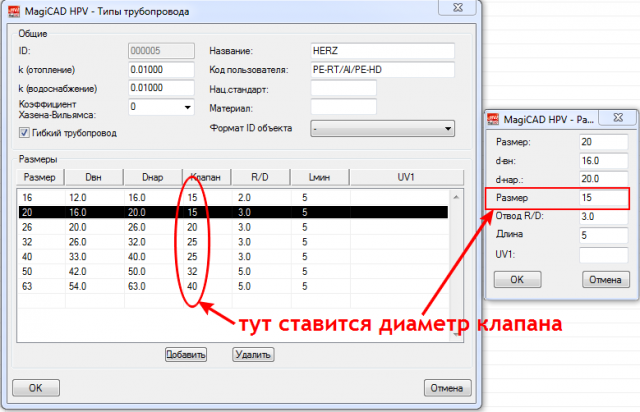

Там же, где ты создавал эту серию труб, в таблице при создании серии, есть колонка диаметр клапана(арматуры)



[Heating]

Re: Все про MagiCAD (обсуждение)

А можно немного поподробнее! Где находятся настройки серии труб?
Поясню! Пластиковая труба указывается внешний диаметр (Дн 32 мм), а арматура берется по внутреннему (Ду 25 мм). Для стали все понятно, а с пластиком у меня затык, арматуры много и каждый раз менять не удобно!

http://clip2net.com/s/1lwtz



[Ezhov]

Re: Все про MagiCAD (обсуждение)

То есть, программа не подбирает арматуру по гидравлике?
А переходы с пластика на железо, надо вбивать в базу или они существуют (их надо просто включить)?



[Heating]

Re: Все про MagiCAD (обсуждение)

То есть, программа не подбирает арматуру по гидравлике?
А переходы с пластика на железо, надо вбивать в базу или они существуют (их надо просто включить)?

да нет никаких переходов



[Ezhov]

Re: Все про MagiCAD (обсуждение)

Простите мои глупые вопросы! Я только начинаю осваивать азы работы. На данный момент, пока только предполагаю Ваши ответы на свои вопросы, но хочется быть полностью уверенным в своих подозрениях!
Я так понимаю, что основная масса специалистов занимается созданием личных баз. Вопрос: "Я создал новую базу на основе имеющегося оборудования, но в последствии нашел элемент более подходящий/отвечающий моим требованиям. Как мне осуществить замену картинок?"



[Black Phenix]

Re: Все про MagiCAD (обсуждение)

То есть, программа не подбирает арматуру по гидравлике?
А переходы с пластика на железо, надо вбивать в базу или они существуют (их надо просто включить)?

1. Нет, и это минус программе.
2. Эти переходы ты нигде не включишь, самому приходится набивать их в спецухе. И вообще, в фитингах (кроме отводов труб, тройников и переходов, магик в спецификации не выдает, а нипеля и иже с ними самому приходится на глаз подбирать количество. Если хочешь точную спецификацию по фитингам - считай в программах группы CO Graf от Санкома



[Ezhov]

Re: Все про MagiCAD (обсуждение)

Разрисовал ЦОД (серверная) под TIR4 (резервирование всего по схеме 2N, включая трубопроводы). На работе произошел сбой, восстановил файл. Но теперь у меня MagiCad ругается "имеются не присоединеные элементы!" Как с этим бороться? Пробовал удалить одну ветку и нарисовать ее заново. Проблема на ней осталась! Помогите!

Заметил, что если на ввод в кондиционер/теплообменник ставить только одну трубу - то все в норме (расчеты идут). Но если добавить еще одну трубу (резервная линия соединение с основной через тройник и арматуру) - то Magic чиркает вообще все и верищит что имеются не подключенные элементы и отказывается считать. Подскажите что я делаю не так и как с этим бороться?



[ruslan2s]

Re: Все про MagiCAD (обсуждение)

Разрисовал ЦОД (серверная) под TIR4 (резервирование всего по схеме 2N, включая трубопроводы). На работе произошел сбой, восстановил файл. Но теперь у меня MagiCad ругается "имеются не присоединеные элементы!" Как с этим бороться? Пробовал удалить одну ветку и нарисовать ее заново. Проблема на ней осталась! Помогите!

Заметил, что если на ввод в кондиционер/теплообменник ставить только одну трубу - то все в норме (расчеты идут). Но если добавить еще одну трубу (резервная линия соединение с основной через тройник и арматуру) - то Magic чиркает вообще все и верищит что имеются не подключенные элементы и отказывается считать. Подскажите что я делаю не так и как с этим бороться?

попробуй выбрав в меню ПОКАЗАТЬ СВОЙСТВА ОБЬЕКТА она отображается ? знаком..там выбери строку показать открытые концы.
далее если имеюся неприсоединеные элементы ,на чертеже они вырызятся



[Ezhov]

Re: Все про MagiCAD (обсуждение)

У меня Magicad 2010. При вызове свойства объекта отображаются свойства, предлагается изменить диаметр изоляцию и автоиндикацию. Строчки "открытые концы" нету. Может я не там ищу? Свойства объекта "?н" на панели отображаются в панели "Правка" - это именно то?
Нашел данную команду! Но она показала открытые концы (я их перевел в виртуальные и вопрос закрылся). Ошибка - "неприсоединеные к системе элементы" осталась! И судя по их количеству (неприсоединеных элементов) это вообще-то весь чертеж!



[doktor-5]

Re: Все про MagiCAD (обсуждение)

Может я не там ищу? Свойства объекта "?н" на панели отображаются в панели "Правка" - это именно то?

В настройках видового экрана поставь галочку "открытые концы начертить стрелку"



[Ezhov]

Re: Все про MagiCAD (обсуждение)

Да, у меня так и настроено. Пустых концов нет (6 виртуальных). Но по количеству неприсоединеных элементов к системе это выходит весь чертеж!
Идеи еще есть?



[Дмитрий22]

Re: Все про MagiCAD (обсуждение)

Да, у меня так и настроено. Пустых концов нет (6 виртуальных). Но по количеству неприсоединеных элементов к системе это выходит весь чертеж!
Идеи еще есть?

У меня такая шляпа была. Надо обязательно от коллектора провести боковую трубу! И буду всё норм) Попробуй, может получится...

Добавлено через 1 минуту

А лучше скинь проект. Посмотрим что там...
