Все про MagiCAD (обсуждение) часть I

[Black Phenix]

Здесь ТОЛЬКО ОБСУЖДЕНИЕ ПРОГРАММЫ MagiCAD.
Ознакомительный ролик, который показывает возможности работы программы MagiCAD
http://www.youtube.com/watch?v=NGKF7-WvN3o"

Уважаемые !!!​

При выкладывании своих проектов и прочего - ТВОРЧЕСКОГО ТРУДА - помним, что лучше закрыть от свободного скачивания ( т.е. на хайд - скрытие ссылки на определенное кол-во постов).... как я понял никто ни разу не сталкивался в договоре на проектные работы по поводу неразглашения и возмещения ущерба заказчика по поводу затраченных денюжек на проектные решения....прошу на это ОБРАТИТЬ ВНИМАНИЕ !!!...JiKetch

Внимание: на 2010 автокад ставится MagiCAD 2009.5 и выше (особенности ядра 2010 а-када). Более старшие версии программы не смогут работать в 10 а-каде!!!
Обсуждение программы RIUSKA тут:
https://inoe.name/showthread.php?t=87648
Сами дистрибутивы и прочее ! Тут !
Наработки по работе с программой для начинающих пользователей и инструкции по ней:

Спойлер

Подробная инструкция для установки программы MagiCAD 2008.5 на AutoCAD 2009 смотрим здесь:

Инструкция создания проекта и начало работы в среде программы подробно описано вот тут:

Со временем я буду дополнять эту инструкцию по разделам отопление, вентиляция, расчет теплопотерь помещений.
Полная инструкция к программе на русском языке (для 2007.11 версии, разделы HPV + ROOM) смотрим здесь:

Мой стартовый шаблон для начала работы в магике. Разделы: воздуховоды, трубопроводы и руум. Обратите внимание на выноски трубопроводов: автоматом, в зависимости от типа труб, толщины стены труб, автоматом подбирает и пишет нужный текст:

В воздуховодах и фасонине к ним стерты воздуховоды по умолчанию и вбиты линдбадовские воздуховоды и их фасонина. Также создал пару типов линий в а-каде для схем. В папке "типы линий" в архиве есть моя инструкция для создания своих типов линий с текстом в линии.
Шаблон сделан в магике 2010.11 х64 рус. + а-кад х64 2011 рус + спдс-6. Из а-када сделан экспорт файлов чертежа в одну папку (типы принтеров, типы линий, шрифты и тд. и тп.). В той же папке хранятся и файлы магика.
Для читабельности шрифтов крайне советую поставить спдс не ниже 6 версии. Берем отсюда:

Для тех, у кого проблемы с магиком при включенном динамическом вводе автокада (читать обязательно, при вопросах о том, почему не работают плюсики на открытых концах систем (с помощью которых можно продолжать чертить воздуховоды/трубопроводы дальше), ответов не будет!!!

Господа, НЕ НАДО НИЧЕГО ОТКЛЮЧАТЬ!! Надо только "отредактировать" настройки этих " динамических "привязок" - клацаем правой кнопкой по указанной иконке и...в появившемся окне снимаем "галку" с Enable Pointers Input, давим OK и балдеем от счастья. Всё работает в MagiCAD и в динамике достаточно информации..

ОГРОМНОЕ спасибо за информацию пользователю БОРОДА!!!
При включенном динамическом вводе, при убратии вот этой галочкиплюсик в магике работает.
Файлы для русификации англоязычных программ MagiCAD находятся тут:

Инструкцию по русификации смотрим в инструкции по установке программы MagiCAD (начиная с 9 страницы инструкции).
Инструкция на русском языке по плагину теплых полов UPONOR:

Говорим спасибо Ruslan2s.
Сам плагин берем отсюда:

Видеоинструкции по программе:

Спойлер

Видео уроки по работе с программой: HVAC Design; Electrical Design.

Если мои архивы запаролены, то пароль вот такой:

База данных оборудования для проектов и плагины для программы берем тут: БАЗЫ&ПЛАГИНЫ
Очень удобные в использовании разработки для магика от наших пользователей (честь и хвала им!!!):

Спойлер

Вот еще не плохой плагин RCL, с помощью его можно не только подбирать вентиляционные распределительные устройства но еще и смотреть направленность струи воздуха при заданных параметрах, проверял его лично, понравилось, после выбора и установки решетки с нужным расходом нажимаешь на значок показать диаграмму направленности и на чертеже отображается зона действия струи воздуха. Плагин так же можно скачать на оф. сайте по ссылке:

От себя добавлю, что это плагин привязан только к продукции RCL. На другие ПВУ плагин не реагирует. А жаль...

Здравствуйте. Подредактировал (задал динамику) блокам 3D AutoCAD вентиляторов VESA (ВР-88-77-№2,5, …, ВР-88-77-№8) от Maxim Pronin, автору спасибо, надеюсь, он не обидится за доработку.
Теперь в меню Autocad «Propertis-Custum» можно выбрать положение и угол вентилятора «Л 90, Пр 315, …».
Возможность 3D блока в «гифе».

Архив 915 кБ

P.S. В прошлый раз, в файлах была ошибка, исправил и перезалил.

Начинается сбор готовых проектов, выполненных с помощью программы MagiCAD.
Первый автор, решившийся на сей подвиг - это doktor-5 !! Хочу выразить ему огромную благодарность от лица всех форумчан! :jr: Хочется надеется, что остальные пользователи поддержат сие скромное начинание.

Спойлер

Проект вентиляции шетиэтажного административного корпуса выполненный мной можно скачать здесь:

Проект отопления шестиэтажного административного корпуса (того же объекта, что и проект вентиляции выложенного мной выше, только проект отопления выполнен нашими смежниками) можно скачать здесь:

Проект Противопожарной вентиляции (дымоудаление и подпор) шестиэтажного административного корпуса:

выкладываю проект кондиционирования квартиры

выставляю проект вентиляции автопарковки оффиса, проект частный...мощность вентиляционных систем расчитана на 10-15% меньше нормы( из-за специфики рынка республики Азер-н)

Проект ОВ и ВК частного дома (700м2)

офис, схемы выполнены не по ГОСТу, заказчик одобрил, в экспертизу проект не пойдет.
[HIDE=15]http://rapidshare.com/files/357720541/____.rar[/HIDE]

Сегодня представляю проект ЛПУ, находящийся на экспертизе, был выполнен за 3 месяца, замечания до сих пор устраняются, но для ознакомления с возможностями Маджикада проект более чем хорош.
[HIDE=15]http://narod.ru/disk/19116577000/ЛПУ.rar.html
зеркало
ЛПУ.rar
[/HIDE]

Недавно сделал один обьект на 2000 м2. Что-то типа "Дом быта", только на современный манер. Там есть бильярдная, сауны, кафешка на 48 мест, парикмахерская, стоматология, огромный многофункциональный зал и на мансарде хостел.
Разделы: отопление, вентиляция, тепло и холодоснабжение. Сделано в 2010.11 маджикаде + 2011 автокад + 6 СПДС. Для нормального отображения советую использовать именно эту связку, иначе поплывут шрифты.
Дублирую ссылку в шапку темы.

Пришлось немного отступить от норм - господа архитекторы уж сильно руки выкручивали.
Все печатается из листов, через встроенный принтер ПДФ самого автокада.

Хотите оказать помощь форуму?
жмите
​



[YanaStar]

Re: Все про MagiCAD (обсуждение)

Подскажите, пожал., где взять мануал по 2010.11



[username]

Re: Все про MagiCAD (обсуждение)

C:\Program Files\Magicad\Manual



[Black Phenix]

Re: MagiCAD (ТОЛЬКО ССЫЛКИ!!!!!!)

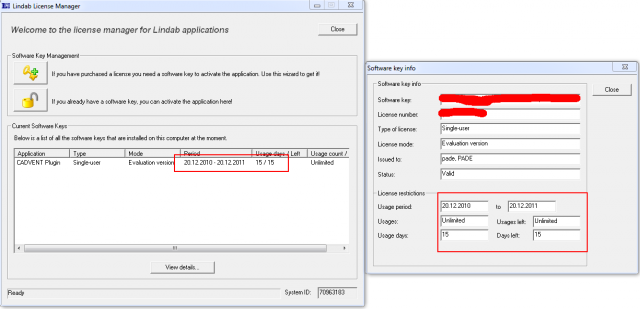

не получается получить триал до 2015 года Файл лицензии указал, получил триальную версию на 15 дней, а вот до 2015 никак(

Ну и что, оно же работает. У меня уже давно триал истек и все равно работает



[ruslan2s]

Re: Все про MagiCAD (обсуждение)

username, спасибо за ответ! Мобильно)))! Скачал http://www.mitsubishi-aircon.ru/software/index.shtml. Единственное, что сделал в магикаде - забил сортамент медных фреонопроводов. В изометрии красота будет! )))), Да и спецификацию труб просчитает, до кучи:yohoho:

только имейте ввиду.что все ваши расчеты будут действительны только для конкретного производителя и конкретный тип фреона R 410A R22 или другой другой. Далее многое зависит от конкретного взаиморасположеня внутренних и наружных блоков по высоте..общая длина фреонопровода. расстояние от первого рефнета до последнего внутренего блока в этой системе..Далее у каждого производителя имеется конкретное ограничение по этим параметрам, и в этом случае мощность может изменяться до 30% и более. Все равно после вашего расчета нормалный мантажник перерасчитает систему,внесет конкретные расстояние и высоты, и сделает конкретную привязку проекта.



[klemesha]

Re: Все про MagiCAD (обсуждение)

Уважаемые, подскажите, плз, имеется ли видеоурок по отоплению? По вентиляции оказался очень полезным для новичка, а по отоплению что-то не найду...



[username]

Re: Все про MagiCAD (обсуждение)

Залил видосик на ютьюб, что примерно получается с расширенным списком QMD моделей воздухораспределителей.
http://www.youtube.com/watch?v=4PJqQFkBF5M
У кого обрезан youtube, зеркало ролика можно посмотреть здесь.
Там в списке пока далеко не всё что может быть. С другой стороны даже в этом списке некоторые вещи у разных производителей дублируются по несколько раз. Поэтому а) вижу своей целью перелопатить весь список на предмет избавления от лишнего; б) убрать признаки того что это модель какого-то конкретного производителя (к примеру лэйбаки халтон и трокс мне очень даже удаётся убрать из моделей); в) унифицировать список по типу решетки к решеткам, диффузоры к диффузорам, наружные компоненты к наружным компонентам.
Хотя воздухораспределители это для меня на данный момент основной объем обработки моделей, но могу сказать что будут еще и расширенные модели по остальным типам оборудования, более того будут даже модели того, что вообще исходно отсутствовало у производителя в перечне доступного - таких QMD файлов не было ни в папке 3dModels, ни на сервере. Например будут реальные модели шумоглушителей, дымовых и огнезадерживающих клапанов, регулирующих клапанов, фанкойлов, радиаторов, запорной арматуры и насосов. Моделей у Progman сделано дофига, поэтому и на то чтобы перелопатить все их тоже требуется времени дофига. В связи с этим наверное буду выкладывать то что получится по группам, как только будет вырисовываться какая-то завершенность в пределах одной группы. А еще оказывается можно модели, которые раньше использовались в пределах одной группы, копировать в другую и они вполне себе будут доступны для выбора. Как вариант применения - некоторые Roof Hood'ы похожи на крышники, поэтому их можно кидать в модели к крышникам. Клапаны дымоудаления можно сразу сделать концевым устройством ВРУ, положив их модель в папку в воздухораспределителям. И тому подобные примеры.
P.S. Ну и неприятный момент обнаружил. Модели многих производителей имеют не так много редактируемых геометрических параметров как хотелось бы. Это немножко смазывает радость от их использования и в определенных случаях может накладывать некоторые ограничения, т.к. не получится полностью переделать геометрию одного производителя в которой есть ограничения, на геометрию другого. Но есть и приятный момент: во многих моделях некоторые вещи можно подправить вручную. Добавить пока ничего не получится, а вот убрать запросто.
К примеру из такой вот модели Roof Hood,

мне с помощью топора и такой то матери удалось сварганить вполне себе правдоподобную модель наружного зонтика.

И пусть в нем нельзя реализовать прямоугольную геометрию (задается только сторона квадрата, высота стойки и высота зонта), зато всё равно приятно что он хоть так расширяет возможности по созданию того, что ранее было недоступно.



[Anatoliy_V]

Re: Все про MagiCAD (обсуждение)

username, ты бы не мог залить на файл обменник. Только не на депозитфайл, лучше сюда http://www.multiupload.com.
А то у меня ютьюб не открывает. В той азиатской стране, где я живу утьюб блакируют. А через прокси воспроизводить видео не хочет, пишет "An error occurred. Please try again later"



[username]

Re: Все про MagiCAD (обсуждение)

username, ты бы не мог залить на файл обменник.

Сделал зеркало на Яндексе.



[Black Phenix]

Re: Все про MagiCAD (обсуждение)

Не понял! Имею ввиду функцию magicad. Если есть такая. после вычерчивания системы кнопку щёлк и вот тебе объем воды в системе!

После полного расчета системы отопления, клацните два раза по стрелочке подающего трубопровода - и там увидишь объем системы



[Taylor_V]

Re: Все про MagiCAD (обсуждение)

Помогите решить!
Столкнулся с двумя проблемами:
1. После смены визуального стиля в AutoCAD-е с "2-D" на "Концептуальный", объекты MagiCAD-а (воздуховоды и трубы) остаются не залитыми, а заливаются лишь AutoCAD-кие. А в начале проекта все было нормально.
Если чертить системы заново, - то они заливаются.

2. При переходе с версии 2009,11х32 на 2010,11х32 все соединения трубопроводов (труба - отвод/тройник) разъединились, при этом фасонные части остались, а не стерлись и удалить их теперь невозможно. Системы естественно теперь не считаются. А воздуховоды остались в порядке (не считая невозможности ихней заливки).

Трубопроводов и воздуховодов на этаже очень много, и перечертить, - вариант грустный. Хорошо, что проект до этого был посчитан и здан, но если это случиться во время срочной работы, - ...



[username]

Re: Все про MagiCAD (обсуждение)

Progman анонсировал новый модуль для отрисовки принципиальных схем ОВК систем.

В конструкторе систем MagiCAD вы можете в одной программе быстро с нуля разработать законченную принципиальную схему.

Конструктор систем MagiCAD предназначен для создания принципиальных схем для вентиляции, трубопроводов и электрических систем

Конструктор систем MagiCAD больше чем инструмент для рисования. Интеллектуальные линии и символы содержат целый ряд свойств. Программа поставляется с множеством предварительно определенных объектов - труб, кабелей, арматуры, трубопроводов, освещения и т. д. При желании, вы можете назначать объектам новые свойства. Или создавать совершенно новые объекты со свойствами, которые отвечают вашим потребностям.

В процессе работы вы можете добавлять или удалять компоненты, как вам угодно. Вы выбираете объекты из контестных инструментальных палитр и размещаете их на чертеже. Внесение изменений больше не проблема.

К примеру, если вы удаляете вентиль с трубы, труба автоматически восстанавливается. Вам никогда не придется перечерчивать и терять часы своей работы! Другая фишка для экономии времени - вы можете выделить объект, в контекстном меню выберать 'создать подобный' и поместить копию в любом месте чертежа. Представьте как это повысит вашу производительность - просто пи...ц!

Расстановка текстов также проста и интуитивна. Вы самостоятельно решаете как должен выглядеть текст, какие стандарты и свойства использовать для отображения на чертеже. Если вы уже знакомы с MagiCAD, вы знаете как это просто!

Можно легко создавать отчеты в конструкторе систем MagiCAD. Вы можете получить полный список всех компонентов принципиальной схемы. И если вы обнаружите, что один или несколько продуктов должны быть изменены, вы просто введите новые свойства в окне отчетов. Чертеж обновится автоматически.

Отчет также пригодится на следующем этапе, когда придет время для окончательного варианта. Наличие информации на ранней стадии является хорошим способом сохранить подрядчиков удовлетворенными!

Конструктор систем MagiCAD даёт возможность непрерывного рабочего процесса для строительной отрасли - и этому самое время!

P.S. Зная как разработчик подходит к созданию своих продуктов есть предчувствие что получится очень хорошая штука. Ждем выхода следующей версии, чтобы пощупать этого зверя.



[Anatoliy_V]

Re: Все про MagiCAD (обсуждение)

Приветствую, username.
Как его скачать?
Самому удалось поработать?
Я так понимаю эта программа - база с условными символами.
Вроде как выбираешь символы из диалогового окна, но тогда причем тут автокадовская палитра?



[username]

Re: Все про MagiCAD (обсуждение)

Приветствую, username.
Как его скачать?
Самому удалось поработать?

Ну ты раскатал. Его только анонсировали, а ты уже скачать хочешь.
Я так понял он будет входить в состав следующей версии 2011.11.
Более того что написано в пресс-релизе я не знаю. Попробую попытать МС2007 поподробнее что к чему.

Приветствую, username.
Я так понимаю эта программа - база с условными символами.
Вроде как выбираешь символы из диалогового окна, но тогда причем тут автокадовская палитра?

Мне кажется там какой-то симбиоз реализован, палитра просто для более удобной работы с элементами, чтобы не перегружать интерфейс лишними диалоговыми окнами. Вряд ли это тупо автокадовские блоки. У прогмана всегда объекты более сложные реализуются, просто блоками нельзя будет реализовать интеллектуальность элементов на достаточном уровне.



[ITret]

Re: Все про MagiCAD (обсуждение)

Я так понял он будет входить в состав следующей версии 2011.11.
Более того что написано в пресс-релизе я не знаю. Попробую попытать МС2007 поподробнее что к чему.

Кстати, меню похожи на MagiCAD Electrical... Или окно спецификации не к месту.



[Юрик]

Re: Все про MagiCAD (обсуждение)

В первую очереди определяем тип и маркировка решетки которую хотим выбрать нажимая дублю клик потом выбираем камера статического давление (если нужно и если хотите) после всего этого в правом стороне окна есть такой пункт Тех- характеристики я выбираю как обычна( Quick selection) Смотрю потери давления и шум обязательно после как определились с типом решетки нажимаем (Выбор) потом в правом нижем стороне нажимаем СAD-экспорт и выбираем MAGICad Экспорт (и это все но магикад чтобы был включен обязательно) и Ишим нашу решетку в решетки в магикаде должно быть там

Добавлено через 6 минут

когда системы отопления маленькая тогда смотрю в подборе расширительного бака (reflex) Смотри ссылку (http://www.aotex.ru/reflex_new/reflex_podbor.htm) а если нет то когда считаем оббьем воды в радиаторов в трубе и котле не заблудите про нем и все.



[username]

Re: Все про MagiCAD (обсуждение)

А возможно ли создавать свои собственные модели?

Нет. Только использовать любые из существующих, которых на самом деле не так уж и мало.

Для создания своих моделей нужна специальная программа, она есть только у разработчиков.



[Юрик]

Re: Все про MagiCAD (обсуждение)

всё возможное но нужно знати как но есть возможности меняти существуюшие модели делать их по твоими карактеристиками я так делаю с фанкойлами вложу инструкцию читаите и разбиретесь



[Дмитрий22]

Re: Все про MagiCAD (обсуждение)

Подскажите как пользоваться плагином Lindab CADvent Plug-in...
Всё установил вкладка CADvent появилась. Нажимаю Manage duct - Insert - OK. Ничего не выходит(
И подскажите как запустить плагин ProAirWebMagiCADPlugin и ProUnit MagiCAD connection x32 web. Установил, но вкладок никаких не появилось. Видимо надо как-то подгрузить. Подскажите как...Раньше помню была иконка для плагинов, а теперь не вижу её... в мануале ничего не нашёл(...



[Black Phenix]

Re: Все про MagiCAD (обсуждение)

Видимо надо как-то подгрузить. Подскажите как..

Вот универсальная инструкция, с помощью которой привязываются все программы и плагины, которые работают в среде авто-када:

По поводу работы кадвента - ничего не скажу - у меня 64-битная система, и очевидно она в этой среде не работает. А ты смог плагин активировать, как я писал раньше?
Иконка для плагинов в магике осталась, только она почему-то не функциональна



[Дмитрий22]

Re: Все про MagiCAD (обсуждение)

А ты смог плагин активировать, как я писал раньше?
Иконка для плагинов в магике осталась, только она почему-то не функциональна

Дома смог) А на работе не получилось( Странно как-то.
