Предлагаю в данной теме делиться уже готовыми и реализованными проектами по Охранной, пожарной сигнализации, СКУД, видеонаблюдению. Для начинающих очень полезно будет посмотреть как в реале это все делается , да и для профессионалов тоже будет что обсудить , подсказать ,сделать выводы.....


Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Контроллер доступа “Tiny KTM”


Контроллер предназначен для ограничения и контроля доступа в помещения, такие как жилая комната, рабочий кабинет и т.д. В устройстве применяется контактный способ считывания. Считывание кода ключа (DS1990A фирмы Dallas) и формирование управляющего сигнала на исполнительное устройство (например, замок) происходит при кратковременном контакте ключа и контактора. Контактор может устанавливаться внутри или снаружи помещений, нечувствителен к перепадам температуры и влажности.
Технические характеристики:

Напряжение питания
12 VDC
Потребляемый ток
В режиме ожидания, не более
10 мА
В режиме коммутации, не более
90 мА
Количество пользовательских ключей
15 шт
Максимальное время опознавания ключа
0,1 сек
Длина шлейфа считывания (сечение провода 0,75 мм2), не более
70 м
Коммутируемое напряжение, не более
30 VDC
Коммутируемый ток
3 А
Время срабатывания реле (регулируется)
от 0,5сек. до 127,5 сек

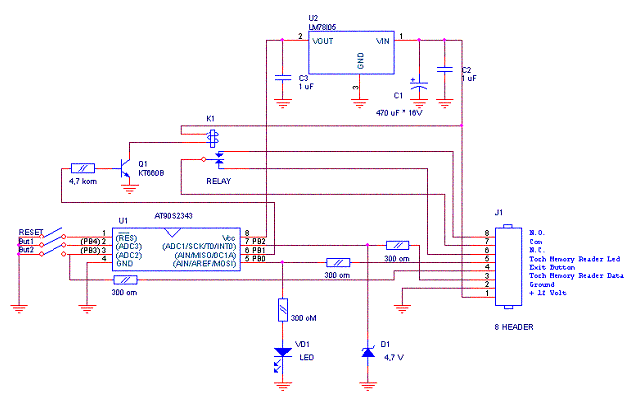

Принципиальная схема контроллера приведена на рисунке 1.
Рис 1.
Основой устройства является микроконтроллер U1 (AT90S2343 фирмы Atmel). Питание микроконтроллера +5 вольт берётся от стабилизатора напряжения, собранного на микросхеме U2 (LM78l05). На плате контроллера имеются три микро-кнопки (RESET, But1, But2), предназначенные для его программирования. Транзистор Q1 управляет работой реле K1, а реле соответственно исполнительным устройством. Светодиод VD1 служит для индикации режимов программирования. Клемная колодка, впаиваемая на плату, служит для подключения всех внешних элементов системы, таких как считыватель ключей I-Button со светодиодом,источника питания +12 вольт и исполнительного устройства.
Назначение контактов колодки:

  1. [*]+12 Вольт.
    [*]Земля (общий провод для источника питания, светодиода на считывателе, самого считывателя и кнопки “Выход”).
    [*]Сигнальный провод от считывателя.
    [*]Кнопка “Выход”.
    [*]Светодиод на считывателе.
    [*]Нормально замкнутый контакт реле.
    [*]Общий контакт реле.
    [*]Нормально разомкнутый контакт реле.
Рекомендации по сборке устройства:
Устройство собрано на односторонней печатной плате, рисунок 2.
Рис 2.

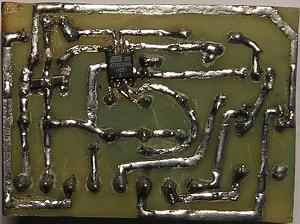

А вот так выглядит собранное устройство, рисунок 3 и рисунок 4.
Рис 3.
Рис 4.
Как видно из рисунков, практически все детали расположены с одной стороны, за исключением конденсаторов C2 и C3, которые взяты SMD и самого микроконтроллера, который взят в SOIC корпусе и расположены со стороны пайки деталей. Реле взято импортное, на напряжение срабатывания 12 вольт, точная маркировка которого не известна, но такие реле часто применимы, есть в продаже, имеются аналоги других производителей, так что найти такое можно. Микро-кнопки тоже импортные, конструкция которых видна из рисунка. Колодка под провода сборная из четырёх колодок, которые в магазине маркировались как PB-2. Транзистор КТ660б, который можно заменить любым аналогичным. Стабилитрон, на 4,7 вольта, взят импортный, хотя подойдёт любой на такое же напряжение. Вместо стабилизатора напряжения LM78l05 подойдёт LM7805, КРЕН5А и т.д. Сам микроконтроллер теоретически можно заменить на AT90S2313 с кварцем на 1 мГц, соответственно подключив порты ввода-вывода, но я не проверял это, так что если будет в этом проблема, пишите, помогу. По поводу того, как запрограммировать микроконтроллер я рассказывать ничего не буду, так как подобной информации в сети Internet предостаточно. Замечу только то, что контроллеры данного семейства одни из самых легко-программируемых контроллеров на сегодняшний день.
Контроллер может работать в двух режимах:

  1. [*]“Работа”.
    [*]“Программирование”.
В режим “работа” контроллер входит сразу же после включения питания. В этом режиме, при поднесении ключа, контроллер переключает реле и включает светодиод, на время заданное при программировании, если ключ имеется в его памяти. Такое же действие контроллер произведёт и при нажатии кнопки “Выход”, установленной внутри помещения. Либо три раза моргнёт светодиодом, если поднесённого ключа нет в его памяти.
Вход в режим “программирование” осуществляется следующим образом:

  1. [*]Нажмите кнопку But1 и удерживайте её.
    [*]Удерживая But1, кратковременно нажмите и отпустите кнопку RESET.
    [*]Отпустите кнопку But1.
Светодиод начнет вспыхивать, что свидетельствует о входе в первый режим программирования: “Ввод в память нового ключа”. В этом режиме, при поднесении ключа к считывателю, ключ заноситься в память. Поднесите ключ к считывателю, светодиод на несколько секунд перестанет вспыхивать, а потом моргнёт три раза, что свидетельствует о успешном занесении ключа в память контроллера. При необходимости, поднесите второй, третий и т.д. ключ для занесения их в память. Если ключ уже имеется в памяти, то контроллер никак на него не отреагирует. Для перехода в следующий режим программирования нажмите и удерживайте кнопку But1, пока светодиод не перестанет моргать. Отпустите кнопку. Светодиод начнёт вспыхивать два раза, после чего делать небольшую паузу. Это говорит о переходе во второй режим программирования: “Стирание ключа”. В этом режиме, при поднесении ключа к считывателю, записанного ранее в память, ключ стирается из памяти. В остальном всё аналогично первому режиму.
Для перехода в третий режим программирования, так же, нажмите и удерживайте кнопку But1, пока светодиод не перестанет моргать. Отпустите кнопку. Светодиод начнёт вспыхивать три раза, после чего делать небольшую паузу. Это говорит о переходе в третий режим, который называется “Стирание всех ключей из памяти”. В этом режиме, для стирания всех ключей из памяти, нажмите и удерживайте кнопку But2, пока светодиод не перестанет моргать. Отпустите кнопку. Светодиод моргнёт три раза, что свидетельствует о успешном стирании всех ключей из памяти. Для перехода в четвертый режим программирования, так же, нажмите и удерживайте кнопку But1, пока светодиод не перестанет моргать. Отпустите кнопку. Светодиод начнёт моргать с периодичностью: 0,5 секунды горит, потом 3 секунды погашен. Это означает переход в четвёртый режим программирования, который называется “Установка времени срабатывания реле”. В этом режиме, при нажатии и удержании кнопки But2, время горения светодиода постепенно увеличивается с шагом 0,5 секунды. При этом время горения светодиода визуально показывает время последующего срабатывания реле в режиме “Работа”. Вы можете вновь нажать кнопку But2, если посчитаете, что время срабатывания реле мало и есть необходимость увеличить его. Для сохранения этого параметра в памяти контроллера и перехода в первый режим программирования нажмите и удерживайте кнопку But1, пока светодиод не перестанет моргать. Для сохранения прежнего значения времени срабатывания реле и выхода из режима программирования нажмите кнопку RESET.
Вы можете в любой момент выйти из любого режима программирования, нажав кнопку RESET.
PCB.lay - файл печатной платы для программы Sprint-Layout 3.0

TinyKTM V1.0.hex - файл прошивки микроконтроллера



Информация взята от автора: Широкова И.И.


Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Проект пожарной сигнализации и системы оповещения и управления эвакуацией людей при пожаре дворца культуры.
Скрытое содержимое доступно для зарегистрированных пользователей!


Проект охранно-пожарной сигнализации торговых павильонов
Скрытое содержимое доступно для зарегистрированных пользователей!


пароль: www.inoe.name


Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Проект систем автоматического пожаротушения, пожарной сигнализации и оповещения подземного гаража-автостоянки.
Порошковое АПТ.2-х этажный подземный гараж
Скрытое содержимое доступно для зарегистрированных пользователей!


пароль: www.inoe.name



Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Проект автоматического газового пожаротушения серверной.
Скрытое содержимое доступно для зарегистрированных пользователей!

пароль: www.inoe.name


Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Проект автоматического газового пожаротушения архива
Скрытое содержимое доступно для зарегистрированных пользователей!

пароль:www.inoe.name


Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Проект системы контроля и управления доступа (СКУД) жилищно-гаражного комплекса.
Скрытое содержимое доступно для зарегистрированных пользователей!


Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Типовой проект автоматической пожарной сигнализации,системы оповещения и управления эвакуацией людей при пожаре, автоматической системы дымоудаления отдельно стоящего офисного здания.
Скрытое содержимое доступно для зарегистрированных пользователей!


Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Проект слаботочных систем
административного здания.
формат - DWG.
Скрытое содержимое доступно для зарегистрированных пользователей!



Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Проект системы автоматического порошкового пожаротушения, автоматической пожарной сигнализации и системы оповещения и управления эвакуацией людей при пожаре
в административно-торговом здании.
Скрытое содержимое доступно для зарегистрированных пользователей!


Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Проект автоматического водяного пожаротушения
цеха по производству деревянной тары с повысительной насосной станцией.
формат - DWG.
Скрытое содержимое доступно для зарегистрированных пользователей!


Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Проект системы оповещения (СОУЭ) торгового центра.
формат - DWG.
Скрытое содержимое доступно для зарегистрированных пользователей!


Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Проект автоматической охранно-пожарной сигнализации и проект системы оповещения и управления эвакуацией людей при пожаре в помещении кафе.
формат - DWG
Скрытое содержимое доступно для зарегистрированных пользователей!


Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Проект: система автоматического управления дымоудалением 18-ти этажного многофункционального жилого здания.
формат - DWG.
Скрытое содержимое доступно для зарегистрированных пользователей!


Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Рабочий проект.
Пояснительная записка и гидравлический расчёт автоматической установки водяного пожаротушения.
Скрытое содержимое доступно для зарегистрированных пользователей!


Михаил

Заслуженный строитель
VIP-персона
Регистрация
10 Авг 2006
Сообщения
706
Реакции
912
Баллы
0
Рабочий проект
Автоматической установки пожарной сигнализации в торгово-административном здании
Скрытое содержимое доступно для зарегистрированных пользователей!


serafym

Активный участник
Регистрация
11 Авг 2008
Сообщения
21
Реакции
2
Баллы
39
Вот еще одна программа для расчета и моделирования видеосистем, звать IP Video System Design Tool, живёт на http://www.jvsg.com, триал почти полнофункциональный 45 дней и 45 запусков, функционал схож с VideoCad.
Триал не сохраняет проект, но для быстрых прикидок это и не обязательно.

  • Like
Реакции: LMZ7
M

MARTinus

Гость
Вот знакомые мне сетевые ресурсы на которые я периодически захаживаю, чтобы ознакомиться с образцами проектной документации:
http://pozhproekt.ru/ - примеры проектов различного назначения
http://rosproektirovshchik.narod.ru/index.html - помощь проектировщикам
http://www.sibguardian.info/load/proektnaja_dokumentacija/10 - примеры проектной документации, не много, но более-менее подробная
http://www.sakhstroy.com/sm_projects.php?catname=ohrannyie-i-protivopozharnyie-sistemyi&pagenum=2 - более сотни примеров проектов разного типа, от ОПС до СКУД

T

Tehnolog2008

Гость
Здраствуйте товарищ !

Подскажите где взять библиотеку к arhicad по ОПС, СКУД, Видео???
Очень нужна
